Технологии соединения бруса и способы его крепления
Виды углового соединения бруса

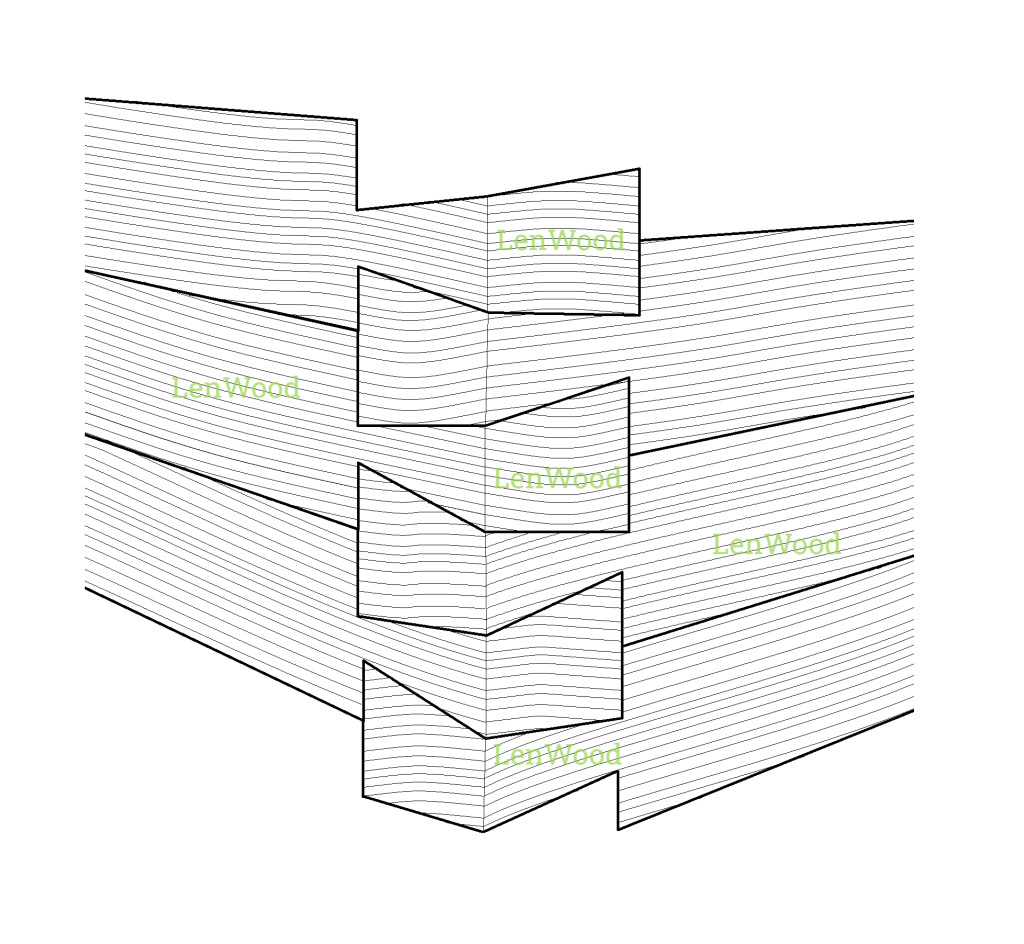

Замок «в ласточкин хвост»
Это один из самых прочных и эстетичных способов углового соединения бруса, который пришел в деревянное домостроение из столярного дела. Но это не столярный клиновидный шип, а сложная выборка на торцах брусьев, где концы двух соединяемых элементов имеют одинаковую форму трапеции, сужающейся к стволу бруса. По-другому – расширяющиеся к торцам. Благодаря такой форме соединение самозаклинивается под нагрузкой, обеспечивая высокую устойчивость к растягивающим и сдвигающим усилиям. Название «ласточкин хвост» объясняется характерной формой концов, напоминающей хвост ласточки.
Точная подгонка формы выступов сводит к минимуму зазоры и щели. Это делает угол деревянного дома практически герметичным, снижая потери тепла и исключая мостики холода. Дом получается намного теплее, чем при простых соединениях. Изготовление такого замка вручную – очень трудоемкий процесс, требующий высокой квалификации плотника и большого опыта.
Плюсы:
- соединение не боится деформации древесины;
- надежная стыковка без дополнительного крепежа;
- делает каркас постройки крепким и устойчивым.
Минусы:
- сложность вырубки шипов, может понадобиться помощь профессионала;
- требуется теплоизоляция углов.
Общее описание технологии изготовления:
- На торцах брусьев выполняется точная разметка по шаблонам или чертежам, которые определяют форму выступающих концов – ласточкиного хвоста.
- С помощью пил, топоров и стамесок, а в современных условиях – специализированных фрезеров или станков с ЧПУ – выполняется выборка древесины для формирования сложного профиля формы ласточкиного хвоста.
- Элементы тщательно подгоняются друг к другу, чтобы они могли плотно соединиться без зазоров.
- Брусья соединяются, иногда фиксируются деревянными нагелями, которые забиваются вертикально сквозь несколько венцов, обеспечивая дополнительную связку.
Главная задача производителя работ – точно вырубать фигурный элемент конца брусьев (ласточкин хвост) по нанесенной разметке. Любое отклонение: неправильный угол, неточная глубина, кривые стенки – приведет к неплотному прилеганию, щелям и снижению прочности соединения.
Соединение «в полдерева»
Плюсы:
- можно сделать самостоятельно;
- прочность соединения.
Минусы:
- высокий шанс продувания.
Этот вид соединения похож на предыдущий и распространен из-за своей простоты. Чтобы его сделать, выполните следующие действия:
- Отмерьте с торца бруса отступ, равный его толщине, и вырежьте прямоугольный паз на половину высоты. В итоге получится некая ступенька.
- Вторую деталь сделайте так же, но вырежьте паз снизу.
- Брус наложите друг на друга и скрепите с помощью нагелей.
Соединение с помощью шпонки
Плюсы:
- соединению не страшны сильные нагрузки;
- исключено смещение бруса относительно друг друга.
Минусы:
- трудоемкий процесс, рекомендуем обратиться к профессионалу;
- высокий шанс продувания.
Шпонка – это небольшой брусок, изготовленный из дерева твердой породы. Чтобы соединить пиломатериал с ее помощью, нужно вырубить паз в центре торца у одного бруса и на продольной грани у другого. После в них вставляется шпонка. Крепление можно усилить с помощью строительного клея.
Так же можно сделать крепление с коренным шипом:
- У одного бруса с торца и на половину толщины вырубите паз.
- На втором сделайте шип.
- Состыкуйте брус так, чтобы не было щелей в замке.
- Укрепите соединение нагелем.
Соединение «в лапу» (без остатка)
Есть два вида соединения «в лапу» - в прямую и косую.
Первую по-другому называют «в полдерева», такой замок дополнительно крепят нагелями, гвоздями, шпонками и другими крепежными элементами.
У замка «в косую лапу» главное отличие и преимущество заключается в скошенных (косых) гранях замка. При сборке эти скосы обеспечивают плотное взаимное заклинивание элементов. То есть скошенные грани, в отличие от прямой лапы, увеличивают площадь контакта и предотвращают взаимное смещение брусьев, работая как клинья.
Плюсы:
- повышенная прочность соединения благодаря косым запилам;
- наклонные пропилы увеличивают герметичность соединения;
- несложно сделать самому.
Минусы:
- высокий шанс продувания;
- требует утепления (для этого подойдет обшивка вагонкой, блок-хаусом, облицовка кирпичом, также угол можно заштукатурить).
Общее описание технологии изготовления:
- На торцах брусьев наносится разметка с учетом необходимого угла скоса: обычно 1:10 или 1:12. На нижнем брусе делается поперечная разметка, на верхнем продольная.
- С помощью пилы, топора и стамесок аккуратно выбирается древесина по размеченным линиям, формируя скошенные грани. Здесь требуется высокая точность работы.
- Элементы тщательно подгоняются друг к другу для плотного беззазорного соединения. Для дополнительной прочности и предотвращения смещения их можно скрепить любым крепежным изделием. Но замок в косую лапу сам по себе уже является надежным соединением.
Термин "без остатка" означает, что торцы брусьев в углу здания не выступают наружу за пределы основной плоскости стены. Проще говоря: без остатка = ровный угол. Когда вы смотрите на угол дома, вы видите ровную, прямую линию. Брусья стыкуются "встык", конечно, не буквально, а через замок, и их концы не торчат наружу.
Виды продольного соединение бруса
Соединение в шип на шпонках
Плюсы:
- прочность;
- низкий шанс продувания;
- можно сделать самостоятельно.
Минусы:
- трудоемкая работа, требующая повышенной внимательности.
Этот вид соединения считают самым прочным. Вот как его можно сделать:
- На двух брусках вырежьте идентичные пазы.
- Между ними вбейте шпонку. Для придания прочности ее можно смазать ПВА или столярным клеем.
- Соединение укрепите нагелем.
Также можно использовать другую разновидность этого крепления – соединение в коренной шип. В этом случае на одном брусе вырезается шип, а на другом паз для него.
Соединение «в косой замок»
Плюсы:
- прочность;
- стык не разойдется ни до, ни после усадки.
Минусы:
- сложность вырубки, может потребоваться помощь специалиста.
Один из распространенных способов продольного соединения бруса. Делается следующим образом.
- Брус нужно вырезать по косой, образовав некую ступеньку.
- На втором брусе сделать такой же вырез, но снизу.
- Соединить брус.
- Укрепить соединения нагелем.
Сращивание бруса в полдерева
Плюсы:
- можно сделать самостоятельно;
- прочное крепление.
Минусы:
- высокий шанс продувания.
Не самое популярное, но все еще используемое крепление. Его можно сделать своими руками, не обращаясь за помощью к специалистам.
- С торца каждой детали нужно выпилить прямой угол на ширину детали и половину ее толщины. Выемки могут быть прямыми или косыми.
- Один элемент наложить на другой.
- Желательно укрепить конструкцию нагелями.
