Как выбрать брус для лаг пола
В конструктивной схеме здания перекрытие первого этажа или межэтажные пространства – это многослойная система, где брус выполняет функции первичного силового каркаса. Его задача — служить опорой для чистового покрытия, обеспечивать геометрическую неизменяемость плоскости пола при воздействии нагрузок.
В силовой структуре лаги из бруса выступают в качестве связующего звена между фундаментом (или несущими стенами в межэтажных перекрытиях) и эксплуатируемой поверхностью. Основные его функции в этой схеме:
- Перераспределение векторов силы, когда брус принимает вес мебели, людей, перегородок и передает его на опорные точки — ростверк, фундаментную ленту или опорные столбы.
- Обеспечение пространственной жесткости – это когда уложенные с определенным шагом и зафиксированные лаги создают жесткую «сетку». В деревянных домах брус может выступать и в роли дополнительных связей венцов или элементов каркаса.
- Размеры бруса создают полость между черновым основанием и чистовым полом. Это пространство используется для укладки теплоизоляционных материалов и обеспечивает циркуляцию воздуха.
- Брус компенсирует перепады высот основания, создавая ровную горизонтальную плоскость для последующей отделки.
Вывод: брус является фундаментом интерьерной части дома. Любая ошибка в выборе сечения или шага приводит к нарушению работы всей силовой схемы: от появления вибраций до повреждения финишных материалов. В этой статье мы расскажем, на что обратить внимание при выборе бруса для лаг пола.
Содержание
Сечение бруса
Отдавайте приоритет высоте бруса, а не его ширине. Эффективность работы лаг в конструкции пола определяется законами сопротивления материалов. Когда на брус действует вес мебели, людей или перегородок, в его структуре возникают два противоположных напряжения: верхние волокна сжимаются, нижние растягиваются. Между ними проходит «нейтральная ось», которая практически не испытывает деформаций.
Способность бруса сопротивляться изгибу (деформации) описывается понятием жесткости, которая прямо пропорциональна моменту инерции сечения (I). Для прямоугольного бруса формула момента инерции:
I = b*h3/12, где:
b — ширина сечения бруса;
h — высота сечения.
Из формулы видно, что зависимость жесткости от ширины — линейная, а от высоты — кубическая. Это означает, что изменение высоты бруса оказывает большее влияние на его сопротивляемость прогибу по сравнению с изменением ширины. Что получается: если увеличить ширину бруса (b) в два раза, его жесткость возрастет тоже в два раза. Но если в два раза увеличить его высоту (h), жесткость увеличится в 8 раз. Это дает возможность увеличить прочность лаг при минимальном расходе пиломатериала.
Величина прогиба балки (f) обратно пропорциональна моменту инерции. Следовательно, высокое сечение позволяет перекрывать большие пролеты без риска возникновения «эффекта батута» и вибраций. При этом использование высокого и узкого бруса (например, 100х200 мм вместо 150х150 мм) снижает общую кубатуру пиломатериала, необходимую для проектной жесткости пола, а это сокращает затраты на закупку.
И еще один плюс – в лаговую конструкцию, где использовался брус с большой высотой, можно заложить более толстый слой теплоизоляции, что актуально для энергоэффективных домов.
Но надо понимать, что при большом превышении высоты над шириной (например, при использовании досок на ребро) может снизится устойчивость — такая балка может «вывернуться» или наклониться. Чтобы этого не случилось, лаги с высокой высотой обязательно фиксируются поперечными распорками (бриджингами).
При выборе сечения бруса для лаг учитывайте пролеты, шаг, нагрузку и тощину половой доски. Расчет сечения бруса для лаг ведет к балансу между длиной пролета, шагом установки и нагрузкой. Основная цель — выбрать такой брус, чтобы пол не «гулял» и не пружинил под ногами. По строительным правилам допустимо, чтобы под нагрузкой лага прогибалась максимум на 1 см на каждые 2,5 м длины. Если прогиб будет больше, пол начнет скрипеть, а финишное покрытие может деформироваться.
Выбор сечения не является статичной величиной и зависит от трех переменных:
- Расстояние между двумя точками опоры (например, между фундаментными лентами). Чем больше пролет, тем выше должно быть сечение.
- Расстояние между осями соседних балок. Чем шире шаг, тем большая нагрузка ложится на одну балку, а это потребует увеличить ее ширину или высоту.
- Нагрузка – это сумма веса самого пола, мебели и веса людей. В жилых помещениях есть стандартный показатель нагрузки на пол – это 400 кг/м².
Чем чаще стоят лаги, тем меньший вес приходится на каждую из них. Поэтому, если поставить брус через каждые 400 мм вместо стандартных 600 мм, можно использовать пиломатериал потоньше — общая прочность пола при этом не пострадает. В этом случае вместо бруса можно использовать доски пятидесятки.
На практике применяются инженерные таблицы и калькуляторы, базирующиеся на расчетах прочности и прогиба. Ниже приведены данные для подбора сечения при нормативной нагрузке 400 кг/м².
| Пролет, м | Шаг 600 мм | Шаг 400 мм |
|---|---|---|
| 2 | 100×150 | 50×150 |
| 3 | 150×150 | 100×150 |
| 4 | 150×200 | 100×200 |
| 5 | 200×200 | 150×200 |
| 6 | 200×250 | 150×250 |
При расчете следует учитывать и толщину половой доски или плитного материала (ОСП, ЦСП):
- Если шаг лаг составляет 600 мм, толщина доски должна быть не менее 35 мм.
- Если планируется использовать тонкий настил (20–25 мм), шаг лаг надо уменьшать до 300–400 мм, для чего можно использовать более узкий брус без потери жесткости системы.
Вывод. При увеличении пролета в 2 раза нагрузка на прогиб возрастает не линейно, а пропорционально. Поэтому для пролетов свыше 4 м рекомендуется увеличивать высоту бруса до 200 мм и выше или устанавливать промежуточные опорные столбы под лаги.
Немного о нагрузке, которая будет оказана на пол. При проектировании пола нужно учитывать, что лаги должны выдерживать вес людей, мебели и собственную массу всех слоев «пирога» пола. В инженерной практике принято суммировать эти показатели, чтобы получить итоговую распределенную нагрузку.
Согласно строительным правилам (СП 20.13330.2016 «Нагрузки и воздействия»), расчет для жилых помещений ведется исходя из среднего значения 400 кг/м² (об этом уже упоминалось выше). Эта цифра складывается из двух составляющих.
- Постоянная нагрузка – это суммарный вес всех материалов, из которых состоит пол. В зависимости от проекта это лаги, утеплитель, черновой пол и чистовое покрытие.
- Временная нагрузка – это все, что появится в комнате после завершения стройки: мебель, бытовая техника, люди.
Почему в расчетах фигурирует именно 400 кг/м²? Хотя минимальное требование СНиП для жилых комнат составляет 150 кг/м², профессиональные проектировщики используют коэффициент надежности.
- 50 кг/м² — полезная нагрузка.
- 50–100 кг/м² — вес самого перекрытия.
- Запас прочности (коэффициент 1,3–1,5) необходим для компенсации возможных дефектов пиломатериалов (сучков, микротрещин) и динамических нагрузок (например, прыжки детей).
Расчет лаг на 400 кг/м² гарантирует, что даже при максимальной загрузке пол не будет вибрировать, а прогиб останется в пределах допустимых миллиметров.
Вывод. Если планируется установка тяжелых предметов (аквариум на 500 л, чугунная печь), расчет в этой зоне должен производиться с удвоением лаг или уменьшением шага до 200–300 мм.
Порода и плотность древесины
Порода. Выбор породы дерева для лаг — это и цена, и расчет на сопротивляемость материала гниению, сжатию и изгибу. Каждая порода обладает уникальной клеточной структурой, которая определяет поведение пиломатериала под нагрузкой.
В частном строительстве для устройства лаг в 90% случаев используются сосна, ель, лиственница, потому что в их структуре есть смолы, которые служат естественным антисептиком
- Сосна – самый популярный материал, который обладает оптимальным соотношением веса и прочности. Из-за смолистости сосна меньше подвержена гниению во влажных условиях. Она имеет прямые волокна, это облегчает распиловку и монтаж без коробления.
- Ель по прочности почти не уступает сосне, но имеет более рыхлую структуру и большее количество мелких сучков. Она хуже впитывает антисептики, но лучше удерживает тепло. Из-за гигроскопичности ель лучше использовать для межэтажных перекрытий внутри сухих помещений.
- Лиственница – «премиальный» вариант для лаг. Ее плотность почти в 1,5 раза выше, чем у сосны. Она практически не гниет, поэтому рекомендуется использовать для первого этажа или бань. Но склонна к растрескиванию и сложна в обработке — в нее трудно загнать саморез без предварительного засверливания.
Плотность. Плотность древесины зависит с ее модуля упругости. Чем выше плотность, тем меньшее сечение бруса можно использовать для одного и того же пролета.
| Порода древесины | Средняя плотность при влажности 12% |
|---|---|
| Ель | 450 кг/м³ |
| Сосна | 500–520 кг/м³ |
| Лиственница | 660–700 кг/м³ |
Плотная древесина имеет более толстые стенки клеток. Это помогает брусу лучше сопротивляться смятию в местах, где лага ложится на фундамент или опоры. При использовании рыхлой древесины со временем в точках контакта могут возникнуть вмятины, а это приведет к перекосу и скрипу пола.
Нужно также помнить, что свойства дерева различаются в зависимости от направления волокон. Вдоль волокон брус хорошо работает на растяжение и сжатие (именно так работает лага на изгиб). Поперек волокон прочность снижается в 10–20 раз. При выборе бруса нужно следить, чтобы волокна шли максимально параллельно длине лаги. Большое количество перерезанных волокон (косослой) снижает несущую способность бруса на 30–50%.
Вывод. Для стандартного дома лучше выбирать сосну 1-го сорта. Если бюджет позволяет, а условия эксплуатации предполагают сырость, тогда лучше выбрать лиственницу.
Влажность и усадка
Влажность. Чем суше будет брус, тем дольше он прослужит, не изменяя своих размеров и формы. Оптимально влажность пиломатериала не должна превышать 18%. Даже если куплен брус камерной сушки, ему нужно дать «отлежаться» в помещении 7–14 дней, чтобы его влажность сравнялась с эксплуатационной влажностью дома. Перед монтажом лучше проверить торцы и середину бруса игольчатым влагомером. Показатель выше 18% — это сигнал к тому, что монтаж проводить рано.
Усадка. Что касается усадки, то надо обозначить, что дерево усыхает неодинаково в разных направлениях. Продольная усадка (вдоль волокон) минимальна — около 0,1%. Поперечная усадка (по ширине и высоте бруса) может достигать 5–7%. Например, брус естественной влажности сечением 150х200 мм после полного высыхания может «похудеть» до 142х190 мм.
Сортность
Для лаг пола, которые являются силовыми элементами, выбор сорта влияет на их несущую способность и срок службы всей системы. Согласно ГОСТ 8486-86, хвойные пиломатериалы делятся на отборный, 1, 2, 3 и 4 сорта. Для устройства лаг надо рассматривать только первые три категории. И если отборный сорт слишком дорогое удовольствие, то 1 и 2 – идеальный вариант.
Но даже при таком выборе надо обращать внимание на некоторые хороши видные дефекты.
- Нельзя покупать брус, в центр которого попала сердцевина дерева (центр годовых колец). Такой материал сильнее всего подвержен растрескиванию и короблению.
- Чем прямее идут волокна вдоль бруса, тем выше его прочность на изгиб.

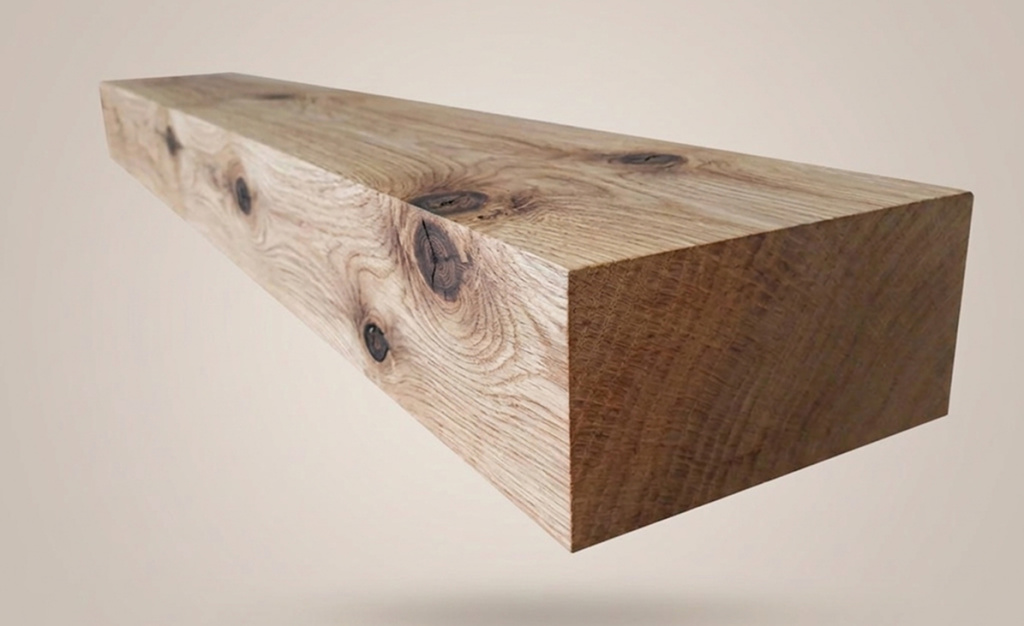

- Если на брусе много так называемых «табачных» (черных, рассыпающихся в труху) сучков — это признак начальной стадии гниения.
- Нужно проверять лаги на «сабельность» (изгиб по пласти) и «серповидность» (изгиб по кромке). Даже 1 сорт может быть испорчен неправильным хранением, превратившись в «коромысло».
Важно! При расчете сечения по таблицам всегда подразумевается использование материала не ниже 2-го сорта. Если используется материал сомнительного качества, расчетное сечение надо увеличивать на 20–30% для компенсации дефектов.
Геометрическая точность
Это соответствие реальных размеров бруса заявленному сечению и отсутствие деформаций по всей длине. При установке лаг этот параметр очень важен, потому что именно верхние грани бруса формируют плоскость, на которую ложится чистовой пол.
Даже в качественных пиломатериалах допускаются технологические отклонения. Для бруса сечением 100х250 мм нормальное отклонение составляет ±2–3 мм. Наилучшую точность дает строганый калиброванный брус. При прохождении через четырехсторонний станок создается одинаковый размер всех элементов, что сокращает время монтажа каркаса пола в 2 раза.
При покупке рекомендуется проводить выборочную проверку партии.

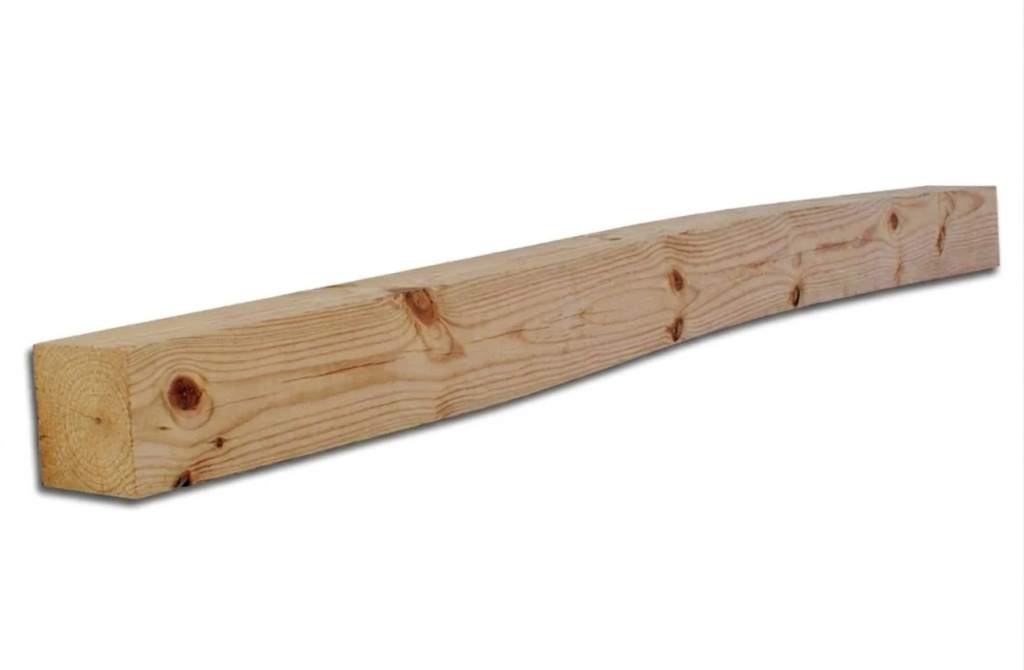

- Взглянуть вдоль ребра бруса от одного торца к другому. Это покажет «винт» или «саблю»

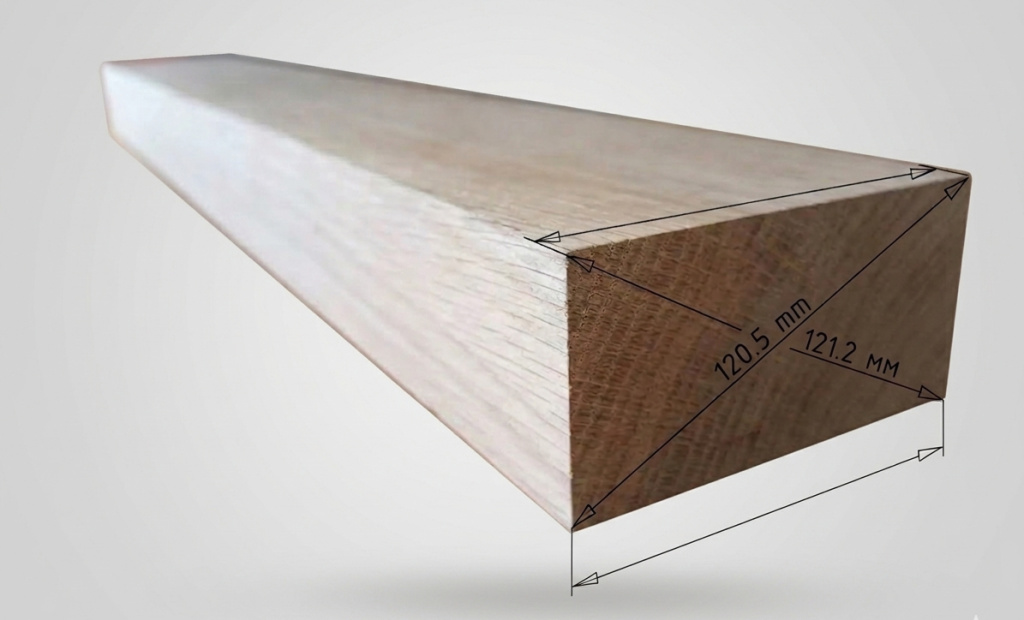

- У прямоугольного бруса замер диагоналей торца помогает выявить «ромбовидность» — дефект, при котором углы не равны 90°.

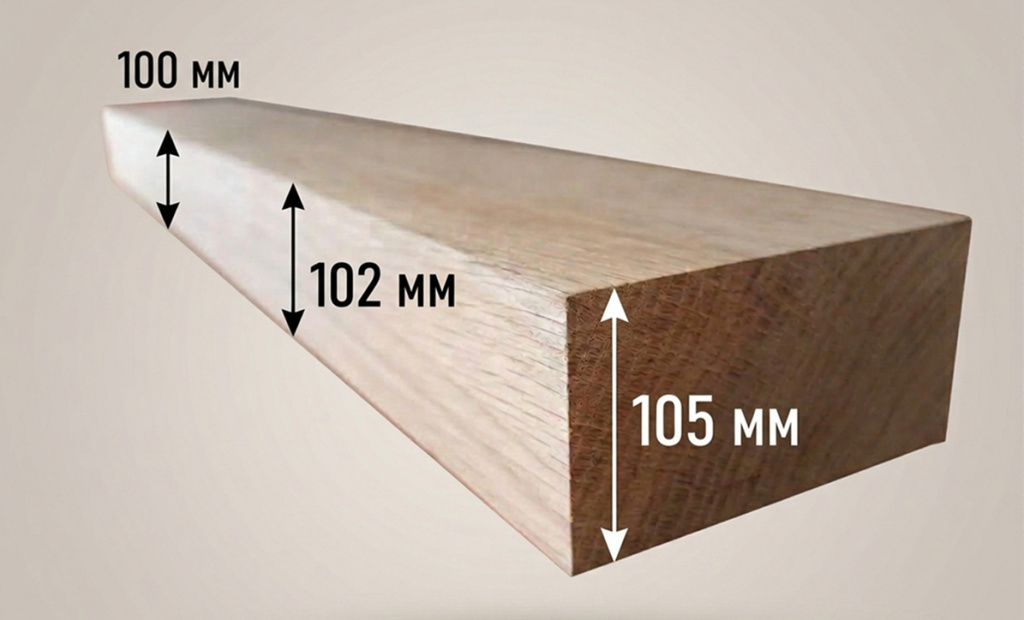

- Проверка высоты (h) в трех точках: по краям и в середине. Разброс более 3 мм — повод для выбраковки или использования бруса на менее ответственных участках.
Заключение
Ошибки, допущенные при выборе бруса для лаг, невозможно исправить после завершения чистовой отделки без полного демонтажа пола. Поэтому ниже три главных правила надежного основания:
- Всегда отдавайте приоритет высоте бруса (h), а не его ширине. Сечение 100х200 мм всегда будет жестче и надежнее, чем квадратное 150х150 мм, при меньшем расходе древесины.
- Используйте сухой брус 1-го или 2-го сорта. Использование бруса влажностью не более 18% и хвойных пород 1-го или 2-го сорта гарантирует отсутствие большой усадки и деформаций, которые являются причиной скрипа.
- Учитывайте нагрузку и допустимый прогиб Проектирование пола с учетом нормативной нагрузки 400 кг/м² и соблюдение допустимого прогиба (1/250 длины пролета) избавляет от «эффекта батута» и преждевременного износа финишных покрытий.
