Расчет материала и монтаж деревянного крыльца (3х3 м)

Мурат Баймирзаев

Работал начальником производственно-технического отдела в строительной компании (реконструкция промышленных объектов), позже — основатель фирмы по строительству каркасных домов и возведением крыш

Мы уже рассказали, что такое крыльцо и какие пиломатериалы понадобятся для его строительства. В этой статье разберёмся, сколько этих материалов потребуется.

Точный расчет необходимого количества пиломатериала и соблюдения технологии монтажа необходим для обеспечения надежности и безопасности конструкции, а также не превышения бюджета, выделенного на сооружении крыльца. Ошибки в расчетах могут привести к перерасходу или недостаче материалов. Также есть ряд ошибок при проведении монтажных работ, которые могут привести к перекосам, быстрому гниению или травмоопасным параметрам лестницы.

Примерно о крыльце такого вида (с лестницей, опорами, настилом и ограждением) далее пойдет речь в статье

Содержание

1. Подготовительный этап и проектирование
1. Планирование лестницы
2. Необходимость перил и ограждений
3. Расчет фундамента
4. Расчет каркаса
5. Расчет настила
2. Правила и пошаговый монтаж
3. Установка лестницы
4. Монтаж ограждений и перил
5. Финишная обработка
6. Заключение

Подготовительный этап и проектирование

Первый и очень важный шаг – измерение высоты от планируемого уровня грунта или отмостки до нижней кромки порога входной двери. Важно, чтобы уровень пола крыльца был на 5-10 см ниже уровня порога двери, чтобы исключить попадание воды и снега внутрь помещения, а также предотвратить блокировку двери при возможном пучении грунта.

Планирование лестницы: ориентация, количество и высота ступеней

Ориентация лестницы зависит от планировки участка и удобства пользования. Для крыльца 3х3 м обычно выбирают прямую лестницу.

Расчет ступеней производится на основе измеренной высоты с учетом понижения площадки. В таблице нормативные параметры для удобной и безопасной лестницы, которые зафиксированы СНиПом для частного домостроения.

Это нормативные показатели, но для каждого крыльца с учетом размеров и высоты расположения проводятся индивидуальные расчеты.

Например, если высота расположения входной двери в дом равна 1200 мм. Значит, высота крыльца будет равна:

1200 – 50 = 1150 мм.

Теперь нужно рассчитать количество ступеней. Для расчета берем стандартное значение – 180 мм. Исходя из него количество ступеней будет:

1150 : 180 = 6,38 штук. Округляем до 6.

Теперь нужно рассчитать фактическую высоту ступеней: 1150 : 6 = 191,7 мм. Полученное значение находится в пределах допустимого диапазона 150-200 мм.

Далее расчет глубины проступи, которое проводится по формуле Блонделя: 2h + b = 620 мм. То есть b = 620 – 2h или 620 – (2 х 191,7) = 236,6 мм – и оно немного меньше оптимального 250-320 мм. Для комфорта можно увеличить до 250 мм, но это изменит угол наклона лестницы. Для данного примера оставляем 236.6 мм.

Следующий этап – расчет общей горизонтальной проекции лестницы. Это общая длина, которую займет лестница по земле. Так как последняя ступень – это сама площадка, количество проступей будет на одну меньше, чем количество ступеней: 6 – 1 = 5. Соответственно длина будет равна: 236,6 х 5 = 1183 мм.

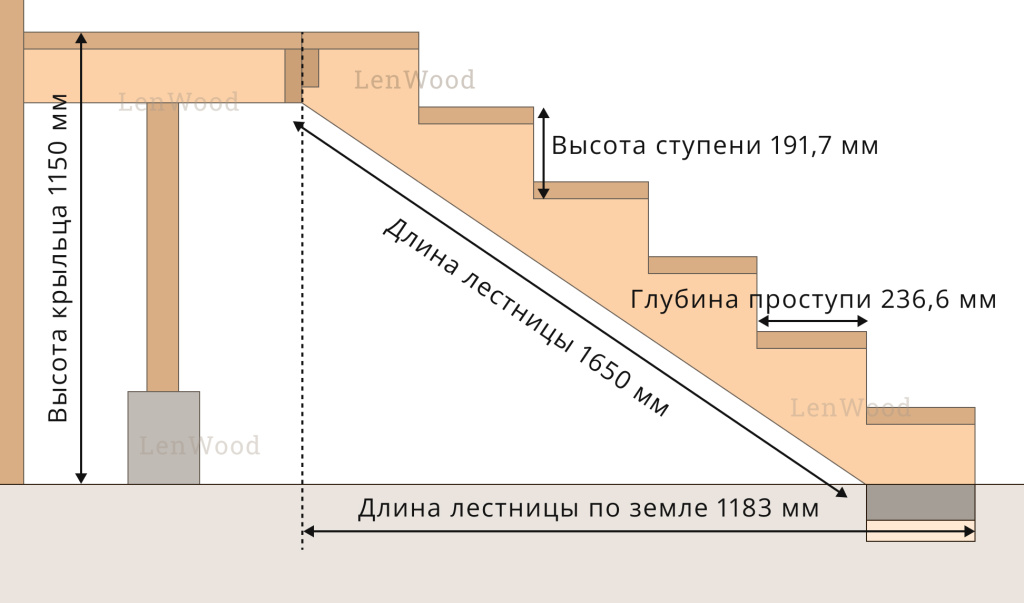

Теперь можно рассчитать длину самой лестницы, соответственно полученное значение будет равно длине косоура. Расчет ведется по теореме Пифагора: c² = a² + b², где с – длина косоура, а – высота лестницы, b – длина по земле. с = √ 1150² + 1183² = 1650 мм.

Получив все значения частей лестницы. Можно приблизительно подсчитать количество требуемых для ее сооружения пиломатериалов. Два косоура из доски шириной 200-250 мм: 1650 х 2 = 3300 мм или 3,3 м. К нему надо добавить запас на крепление к верхней обвязке.

Количество ступеней – 6. Их глубина – 236,6 мм, то есть для изготовления используется доска шириной 250 мм, количество которой зависит от ширины лестничного пролета. Например, если ширина лестницы равна 1,5 м, то для сооружения ступеней понадобится: 6 х 1,5 = 9 м доски.

То же самое с подступенями. Их количество – 5. Высота – 191,7 мм, то есть для изготовления потребуется доска шириной 200 мм, количество которой будет равна: 5 х 1,5 = 7,5 м.

Необходимость перил и ограждений

Согласно строительным нормам перила и ограждения обязательны, если высота подъема крыльца превышает 50 см. В нашем случае это 120 см. Здесь не надо ничего рассчитывать и придумывать – берем нормативные значения из таблицы. Единственное, нужно рассчитать количество необходимого материала.

И здесь все зависит от того, какой тип ограждения был выбран. Это огромное разнообразие предложений от классических конструкций в виде балясин разного размера и формы, до решетчатых, сетчатых и прочих.

Для примера возьмем вариант на картинке, где отчетливо видно, что ограждение – это опорные столбы с промежуточными диагонально и крест-накрест установленными брусками.

Количество опор зависит от расстояния между ними и длины периметра их установки. В нашем случае это две боковые стороны крыльца по 3 м каждая и лицевая часть, где устанавливается лестница шириной 1,5 м – то есть свободное пространство по 75 см с каждой стороны лестничного марша. Расстояние между столбами выбираем 1,5 м. Тогда получается, что для ограждения потребуется 8 опор: 2 по бокам от лестницы, по 3 с каждой боковой стороны крыльца.

Если высота опор – 1 м, то для их изготовления потребуется 8 м бруса, например, сечением 100х100 мм. Что касается элементов ограждения, то для них подойдут доски толщиной 40 мм и шириной 100 мм. Их количество рассчитывается по отдельности для каждого элемента, где есть горизонтально и диагонально расположенные.

1. Горизонтально расположенные – 15 м, так как они обрамляют собой всю оградительную конструкцию: снизу и сверху, то есть в 2 ряда.
2. Диагонально расположенные рассчитываются по формуле Пифагора. То есть длина одного элемента равна: корню квадратному из суммы квадрата высоты (1 м) и квадрата расстояния между опорами (1,5 м): 1² + 1,5² = 3,25. Из этого значения корень квадратного – 1,8 м. Таких элементов 8 штук, значит, на них потребуется: 1,8 х 8 = 14,4 м. Также рассчитываются элементы, которые устанавливаются в оградительную конструкцию на лицевой стороне крыльца, где расстояние между опорами равно 0,75 м. Длина каждого элемента здесь равна 1,25 м. Их 4 штуки, соответственно длина требуемого для их изготовления пиломатериала равна: 4 х 1,25 = 5 м. Общая длина – 20 м доски.

Расчет фундамента

Это самый простой этап расчета. Для его проведения потребуется высота установки крыльца, у нас она равна 1150 мм. Из этого значения убираем еще 50 мм – это толщина настила. Получается 1100 мм или 1,1 м.

Деревянный фундамент выполняется из брусов. Чем больше их сечение, тем меньше столбов понадобится. В нашем случае лучше взять брус 200х200 мм. Их место расположение:

• 4 штуки на лицевой стороне крыльца: по углам и в виде опор для лестницы;
• 2 штуки по одной по каждой боковой стороне посередине обвязки.

Всего 6 штук длиной по 1,1 м, общая длина 6,6 м. И это в том случае, если опорные стойки не заглубляются в грунт. Если они вкапываются в землю, тогда к значению длины прибавляется показатель глубины заложения.

Обращаем внимание, что примыкание крыльца к дому чаще осуществляется элементом обвязки, который крепится к фундаменту. Он и является опорным элементом каркаса с этой стороны. Но можно крыльцо сделать полностью и на стойках. Каждый выбирает свой вариант.

Установка крыльца с примыканием к фундаменту через крепление обвязки

Расчет каркаса (обвязка и лаги)

Так как размер крыльца 3х3 м, то для формирования каркаса потребуется доска толщиной 50 мм и шириной 250 мм. Общая длина равна периметру крыльца – 12 м. Количество лаг зависит от расстояния между ними – обычно это 60 см. Соответственно их количество равно: 3 : 0,6 + 1 = 6 штук. Из этого значения убирает одну, потому что боковые элементы обвязки также выполняют функции лаг. Получается 5 штук длиной по 3 м, то есть общая длина – 15 м. Изготавливают из досок толщиной 40-50 мм, шириной 150-200 мм.

Расчет настила

Для настила крыльца используются доски толщиной 25-40 мм. Их количество зависит от ширины самой доски. Например, 100 мм. Значит, для покрытия потребуется 3 : 0,1 = 30 м, где 3 – это длина стороны крыльца.

Правила и пошаговый монтаж

Все начинается с устройства фундамента. В нашем случае с учетом расчета мы предлагаем залить бетонный столбчатый фундамент под каждую опорную стойку. Далее начинается монтаж элемента каркаса, который крепится к фундаменту дома. Его выставляют на необходимой высоте от грунта – по нашим расчетам это 1,1 м. И крепят к фундаменту. Это лучше сделать на анкерные болты с предварительной обработкой самой доски защитными составами: антисептик и гидроизоляция. Главная здесь – гидроизоляция, чтобы исключить прямой контакт дерева с камнем или бетоном и защитить от капиллярной влаги. Элемент обвязки выставляют строго по горизонтали.

Крепление доски к фундаменту дома анкерным болтом

Теперь вертикально устанавливается один угловой фундаментный столб, который крепится к бетонному основанию монтажными скобами или уголками. Между ним и установленной на фундамент доской монтируется горизонтально второй элемент обвязки. Далее устанавливается второй угловой столб. И все элементы каркаса монтируются уже по очередности. Последними устанавливаются промежуточные фундаменты с креплением их к обвязке. Все элементы крыльца крепятся между собой металлическими монтажными уголками и саморезами.

Установка лаг на ребро, вровень с верхней обвязкой. Крепление осуществляется металлическими уголками или врезкой.

Далее укладывается настил, доски которого располагаются перпендикулярно лагам. Рекомендуется оставлять технологический зазор 5-8 мм между досками для стока воды, вентиляции и компенсации расширения-сужения древесины. Для крепления используются оцинкованные или нержавеющие саморезы.

Установка лестницы

Косоуры крепятся к верхней обвязке или лагам крыльца при помощи металлических уголков или врубкой. Нижняя их часть опираются на подготовленное основание (бетонная площадка или опорный брус, установленный на грунт или бетон) и фиксируются к нему.

Доски проступей крепятся на косоуры с помощью саморезов. Если используются подступенки (вертикальные доски), они крепятся первыми.

Установка лестницы

Монтаж ограждений и перил

Все начинается с установки опорных столбов, которые монтируются по углам площадки и на начале и конце лестницы. Крепление к каркасу осуществляется на анкерные болты или усиленные металлические крепления для максимальной жесткости.

На верхние торцы опорных столбов крепятся поручни, которые должны быть удобными для захвата. Заполняется внутреннее пространство ограждения.

Финишная обработка

1. Вся поверхность дерева (настил, ступени, перила) шлифуется для устранения заусенцев, неровностей и подготовки к покраске.
2. Нанесение антисептика-грунта для защиты древесины от гниения, плесени, грибка и насекомых. Особое внимание уделяется торцам и элементам, контактирующим с землей или бетоном. Можете подробнее прочитать о том, как защитить древесину от гниения.
3. Нанесение финишного покрытия (масло для террас, лак или краска для наружных работ). Масло предпочтительнее, так как оно проникает в древесину и не создает пленку, которая может растрескаться на улице. Наносится в 2-3 слоя с промежуточной сушкой.
