Расчет пиломатериалов для деревянного каркасного сарая (3х3м)

Мурат Баймирзаев

Работал начальником производственно-технического отдела в строительной компании (реконструкция промышленных объектов), позже — основатель фирмы по строительству каркасных домов и возведением крыш

Строительство каркасного сарая размером 3х3 м — это хороший проект для начинающего мастера. Правильная геометрия постройки приводит к простому расчету материалов, но требует внимания к деталям, чтобы избежать лишних трат или повторных поездок в строительный магазин. Поэтому в статье разберем поэтапный расчет пиломатериалов для классического каркасного сарая с односкатной крышей. А о том, какие пиломатериалы нужны для постройки сарая, можете прочитать в нашем отдельном материале.

Содержание

1. Расчет нижней обвязки
2. Расчет опорных стоек
3. Расчет верхней обвязки
4. Расчет стропильной системы и свесов
5. Расчет обрешетки
6. Расчет напольного основания: лаги и настил
7. Расчет количества пиломатериала для обшивки
8. Заключение

Если вы хотите быстро получить представление о необходимых материалах для строительства деревянного каркасного сарая 3х3м без детальных вычислений, мы подготовили удобную таблицу с общим количеством нужных материалов.

Для тех, кто заинтересован в более глубоком понимании процесса и хочет ознакомиться с детальными расчётами, предлагаем изучить полный разбор.

Расчет нижней обвязки

Нижняя обвязка — это основание самого каркаса, которая служит опорой для будущих стен и половых лаг.

Для сарая 3х3 м можно использовать два варианта:

• Цельный брус сечением 100х100 мм или 100х150 мм. Это классический вариант, удобный в монтаже «в лапу» или «в полдерева». Подробнее про брус и его характеристики.
• Сплоченная доска – это когда три доски 50х150 мм сбиваются вместе. Такой вариант прочнее цельного бруса на изгиб и меньше подвержен кручению при высыхании.

Материал. Чаще используют именно брус – он проще в монтаже, что для начинающего домашнего строителя важнее. В нашем примере будем рассчитывать брус 100х150 мм.

Периметр строения составляет: 3 + 3 + 3 + 3 = 12 м. Значит, для формирования нижней обвязки потребуется два бруса стандартной длины – 6 м, которые разрезают пополам.

Рекомендация. Для сарая 3х3 м, если планируется в нем хранить тяжелую технику (мотоблок, верстак), желательно пустить одну дополнительную балку обвязки ровно посередине. Это уменьшит пролет лаг пола и исключит эффект «батута». То есть для этого потребуется еще один брус длиной 3 м. В общем получится 15 м. Но это всего лишь рекомендация.

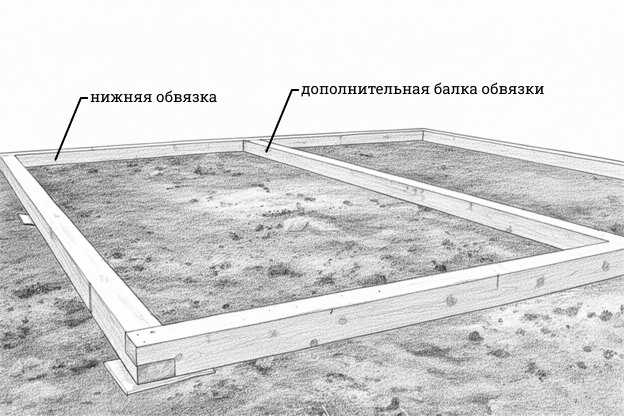

Нижняя обвязка для деревянного сарая

Расчет опорных стоек

Опорные стойки — это «скелет» сарая. Они удерживают крышу, задают геометрию стен, а также служат основанием для крепления внешней и внутренней обшивки. В каркасном строительстве важно найти баланс между прочностью и экономией материала.

Материал. Для постройки 3х3 м по углам лучше устанавливать брус сечением 100х100 мм или сдвоенную доску – из двух досок 50х100 мм. Промежуточные стойки могут собираться из доски 50х100 мм.

Требования. Чтобы обеспечить скат крыши для отвода воды, переднюю стенку делают выше задней. Оптимальная ее высота — 2500 мм. Тогда высота задней — 2200 мм. Разница в 30 см на 3 м длины создаст угол (около 6°), достаточный для стока осадков. И этого достаточно для профнастила или рубероида. Но если для покрытия крыши использовать гибкую черепицу, то перепад лучше увеличить до 50-60 см.

Соответственно две угловые стойки из бруса, формирующие переднюю стену сарая, будут иметь длину 2,5 м, остальные две по 2,2 м. Для них нужно использовать два бруса 100х100 мм стандартной длины по 6 м, которые подрезаются по вышеуказанным значениям.

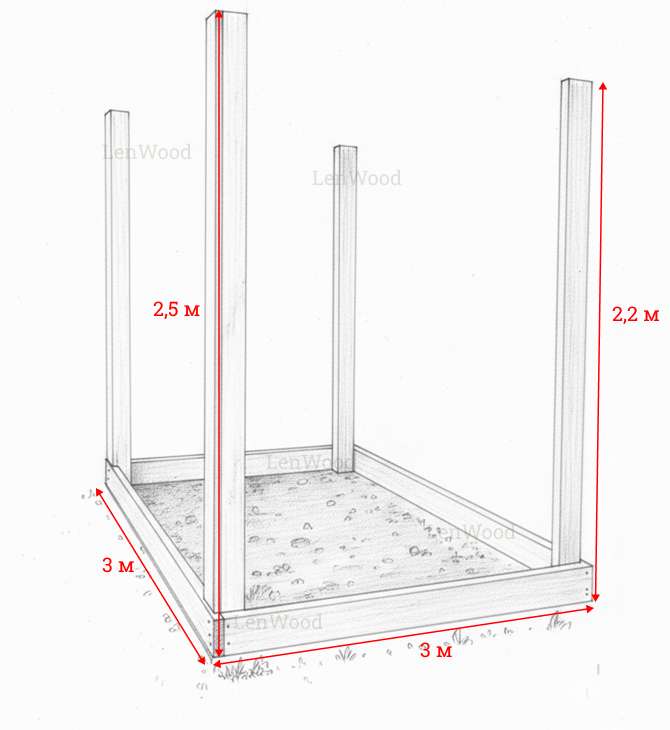

Опорные стойки в конструкции деревянного сарая

Количество промежуточных стоек. Теперь надо рассчитать количество промежуточных стоек, которое зависит от их шага установки. Обычно это значение равно 60 см. Причины две:

• Если сооружается утепленный сарай, то в стены укладывается утеплитель, ширина которого имеет стандартное значение – 60 см.
• Если обшивка постройки производится листовым материалом (например, ОСП), ширина которого равна 1250 мм – то есть опирается лист на три стойки.

Но это необязательный шаг установки, потому что не всегда сарай делают утепленным, и не всегда обшивают его листовыми материалами. Например, облицовка может производиться вагонкой, имитацией бруса, обрезной доской или блок-хаусом. И в этом случае шаг установки может быть 1-1,2 м.

Расчет количества промежуточных стоек. Для нашего примера и для простоты расчета возьмем шаг установки – 1 м. То есть на каждую стену потребуется по две промежуточные стойки общим числом: 2х4=8. Для их формирования потребуется 4 доски 50х100 мм стандартной длины 6 м с подрезкой под требуемые размеры. Но на фасадной стороне сарая будет установлена дверь, проем которой формируется усиленными сдвоенными досками или брусом. Лучше использовать доски, поэтому к полученному значению (8) добавляется еще две обрезанные по размерам (2,5 м) или одна стандартная 6 м. То есть на стойки уйдет 5 досок 50х100х6000 мм.

Количество материала для перемычки дверного проема. Еще один элемент дверного проема – перемычка, которая формирует высоту двери. Ее вырезают из остатков подрезки досок 50х100 мм. Длина перемычки равна ширине двери – 80-100 см.

Если дверь устанавливается около угла строения, тогда число сдвоенных досок уменьшается за счет углового бруса, который собой заменяет усиленную сдвоенную доску. То есть общее число уменьшается на один элемент длиной 2,5 м.

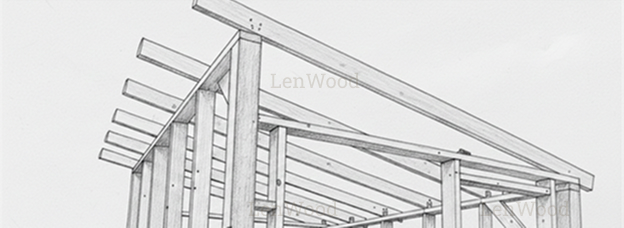

Расчет верхней обвязки

Верхняя обвязка — это пояс жесткости, который объединяет вертикальные стойки в единую конструкцию. Она распределяет нагрузку от стропильной системы на стены и обеспечивает параллельность стен.

Материал. Для сарая размером 3х3 м можно использовать для верхней обвязки обрезную доску сечением 50х150 мм (подробнее про обрезную доску.) При этом необязательно укладывать ее по периметру. Достаточно использовать две доски по 3 м длиной, уложенных по передней и задней стенкам строения. Их называют прогонами.

То есть для строительства можно использовать два варианта:

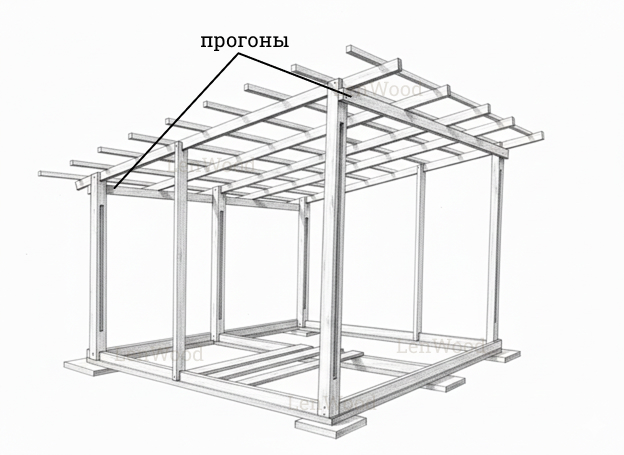

• Уложить прогоны, по которым монтируется стропильная система. При этом крайние стропилы будут опираться на промежуточные стойки боковых стен. Последние, в свою очередь, должны быть подрезаны по длине под уложенные под наклоном крайние стропилы. Подрезка и подгонка проводится после монтажа стропил.

• Верхняя обвязка собирается из досок, которые укладываются на одном уровне горизонтально по двум боковым и задней стенкам. На фасаде доска укладывается по верхним краям стоек. То есть эта доска будет располагаться на 30 см выше остальных.

Расчет количества материала. В первом случае потребуется две доски 50х150х300 мм. Во втором четыре доски тех же размеров.

Расчет стропильной системы и свесов

Стропилы обычно не заканчиваются на границы стен. Их делают более длинными, формируя свесы, которые защищают стены и фундамент от атмосферных осадков. И длина свеса обычно составляет 30-50 см. То есть для одной стропилы потребуется доска длиной 4 м максимум.

Количество стропил определяется шагом их установки и зависит от снеговой нагрузки в регионе и типа кровельного материала. Например:

• В каркасном строительстве наиболее распространен шаг 600 мм (по осям). Большинство утеплителей имеют ширину 600 мм. При шаге «в свету» (между внутренними гранями досок) в 580–590 мм утеплитель встает плотно, без щелей. Даже если сарай холодный, такая кратность удобна для последующей отделки потолка изнутри. При таком шаге доска 50х150 мм на пролете 3 м выдержит практически любой слой снега: до 300-400 кг/м².
• Шаг 800–1000 мм используется под легкое кровельное покрытие, например, профнастил с высокой волной. Это позволит сэкономить 1-2 стропильных ноги на весь сарай.

И еще один важный момент, который касается шага и сечения доски, потому что они связаны напрямую.

• Если использовать доску 50х100 мм, шаг обязательно должен быть не более 600 мм, иначе на трехметровом пролете доска может заметно пружинить.
• При использовании доски 50х150 мм можно смело увеличивать шаг до 800-1000 мм, если это позволяет кровельный материал.

Расчет количества материала. Для расчета возьмем именно второй вариант. Он удобен тем, что каждая стропила будет опираться на вертикальную опорную стойку стены, что придаст конструкции более устойчивое состояние. А также увеличит несущую способность каркаса.

Расчет: 3 : 1 + 1 = 4 стропила из обрезной доски 50х150х4000 мм.

Стропильная система и свесы в конструкции деревянного сарая

Расчет обрешетки

Если в конструкции сарая нужно сделать широкий боковой вынос крыши (более 30 см), иногда имеет смысл вынести крайние стропила за пределы стен. Но в сарае 3х3 м лучше сделать вынос за счет выпуска досок обрешетки. Например, если вынос с каждой стороны будет равен 50 см, значит, длина досок обрешетки будет равна 4 м.

Материал. Для обрешетки можно использовать обрезную доску 25х100х4000 мм.

Количество досок для обрешетки зависит от типа используемого кровельного материала.

• Для профнастила, шифера или ондулина применяется стандартный шаг 300-400 мм.
• Для профнастила марки С-21 или НС-35 шаг можно увеличить, для тонкого С-8 лучше уменьшить до 250-300 мм, чтобы металл не хлопал на ветру.
• Если используется для покрытия крыши сарая мягкая черепица или кровельный битумный материал, то лучше на стропильную систему уложить сплошную обрешетку из ОСП-3 или влагостойкой фанеры. Но тогда придется изменить шаг установки стропил до 60 см.

Расчет количества материала. Учитывая шаг установки элементов обрешетки (например, 400 мм), можно рассчитать количество необходимых досок.

4 : 0,4 + 1 = 11 досок.

Обрешетка с выносом досок

Расчет напольного основания: лаги и настил

Напольное основание в каркасном сарае должно быть максимально жестким. В нем часто хранятся тяжелые вещи с точечной нагрузкой: мотоблоки, стеллажи с инструментами, канистры или садовая техника.

Материал для лаг. Для лаг лучше использовать обрезные доски сечением 50х200 мм, в крайнем случае 50х150 мм. Использовать доски 50х100 мм на пролете 3 м нежелательно — пол будет «пружинить».

Расчет количества лаг. Что касается шага установки, то оптимально считается 500 мм. Для сарая с высокими нагрузками лучше уменьшить шаг до 400 мм. При шаге 500 мм на ширину 3 м потребуется: 3 : 0,5 + 1 = 7 лаг.

Материал для настила. Напольное покрытие лучше собирать из досок 40х150 мм. Материал меньшей толщины будет прогибаться под тяжелыми предметами.

Расчет количества материала для настила. Длина каждой доски – 3 м. Их количество рассчитывается из соотношения ширины сарая к ширине доски: 3 : 0,15 = 20 досок по 3 м или 10 досок по 6 м.

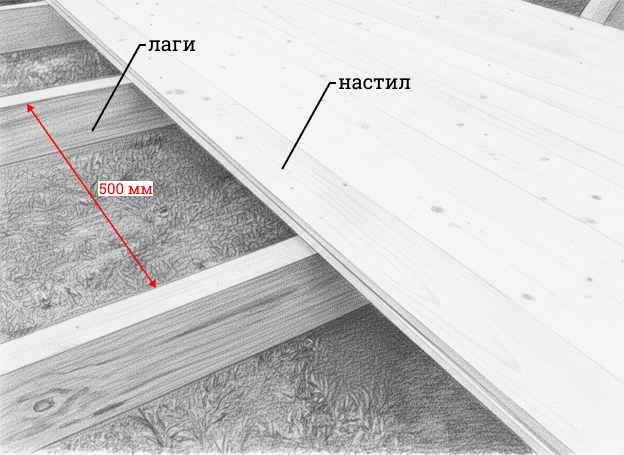

Лаги и настил из обрезной доски

Расчет количества пиломатериала для обшивки

Чтобы рассчитать количество требуемого пиломатериала для облицовки стен сарая, нужно провести расчет площади стен. Размеры сарая 3х3 м. Высота передней стенки 2,5 м, задней 2,2 м.

• Площадь передней стены: 3 х 2,5 = 7 м².
• Площадь задней стены: 3 х 2,2 = 6,6 м².

Боковые стены по форме – это трапеции. Поэтому они рассчитываются по следующей формуле:

• 3 х (2,5 + 2,2) / 2 = 7,05 м². Боковых стен две, поэтому их общая площадь будет равна 14,1 м².

Общая площадь стен. Теперь можно сложить полученные значения и получить общую площадь стен сарая 3х3 м:

• 7 + 6,6 + 14,1 = 27,7 м². Из этого значения надо вычесть площадь двери размером 0,8х2 м. Это будет 1,6 м². То есть площадь для обшивки будет равна: 27,7 – 1,6 = 26,1 м².

Количество материалов для обшивки. Теперь можно рассчитать требуемое количество пиломатериала, выбранного для обшивки сарая. Например, если это будет обрезная доска шириной 150 мм.

• При стандартной длине 6 м ее площадь будет составлять: 6 х 0,15 = 0,9 м².
• Теперь нужно общую площадь для обшивки разделить на полученное значение: 26,1 : 0,9 = 29 досок. И увеличить полученный показатель на 10% на подрезку и подгонку. Получается 32 доски размером 30х150х6000 мм. Если сарай обшивается и изнутри, то количество досок увеличивается в два раза.

Если у вас другие размеры деревянного сарая, рассчитать количество материала для обшивки можно в нашем калькуляторе расчета доски. Для расчета используйте второй калькулятор — он предназначен для расчет количества доски для поверхности.

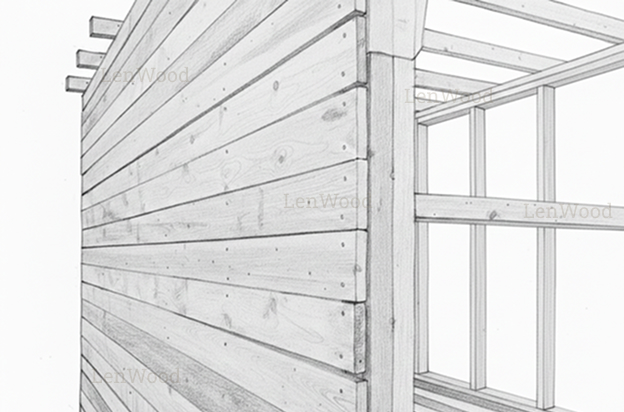

Пример сарая, обшитого обрезной доской

Заключение

Строительство сарая 3х3 м является своего рода архитектурной медитацией, где за внешней простотой скрывается логика взаимодействия разных пиломатериалов. Завершая процесс расчета, нужно осознать, что цифры — это элемент экономии. Именно правильно произведенный расчет поможет сэкономить вкладываемые денежные средства, но не снижать прочность сооружаемой конструкции.
