Расчет материалов для деревянной веранды на примере конструкции 3x3 м

Мурат Баймирзаев

Работал начальником производственно-технического отдела в строительной компании (реконструкция промышленных объектов), позже — основатель фирмы по строительству каркасных домов и возведением крыш

Чтобы рассчитать количество материалов для веранды, возьмём в качестве примера конструкцию размером 3×3 м, высота стоек каркаса которой составляет 2,8 метра (то есть расстояние от земли до места, где начинается крыша). Если у вас веранда другого размера, просто подставьте свои значения в наши формулы. А подробнее о том, что такое веранда и какие материалы необходимы для её строительства, мы рассказывали.

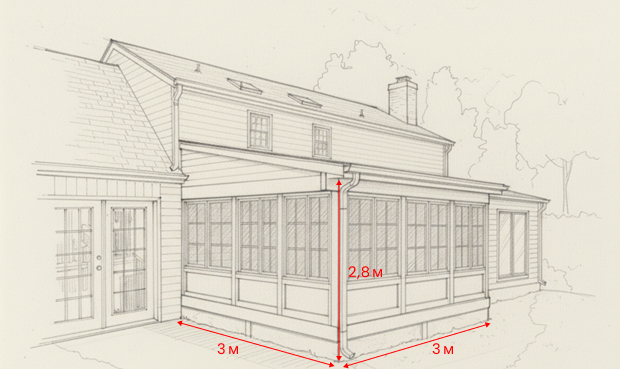

Схема веранды 3х3 м

Содержание

• Расчет материалов для фундамента
• Расчет материалов для каркаса
  • Нижняя обвязка
  • Лаги пола
  • Вертикальные стойки
  • Верхняя обвязка
• Расчет материалов для настила и крыши
  • Настил
  • Крыша
• Обшивка
• Сводная таблица пиломатериалов
• Заключение

Расчет материалов для фундамента

Веранда – неотъемлемая часть дома, поэтому чаще всего под нее закладывают такой же фундамент, как под основное строение. А так как ленточная конструкция из монолитного бетона используется чаще всего в частном домостроении, то кратко рассмотрим именно его.

• Периметр фундамента под верандой. Сразу обозначим, что в нашем примере под верандой будет располагаться три части фундамента, потому что на четвертой будет располагаться стена дома. А значит, периметр фундамента под верандой будет равен 9 м.
• Ширина ленты под каркасное деревянное строение может быть небольшой – например, 30 см.
• Высота ленты под каркасное деревянное строение, предположим, 60 см.
• Объем фундамента будет составлять: 9 × 0,3 × 0,6 = 1,62 м³. Именно столько потребуется бетона.

Арматура. В такой фундамент арматуру можно не закладывать, потому что каркасное строение имеет небольшой вес. Но если в проекте армирующий каркас заложен, то надо рассчитать количество требуемой арматуры. Обычно ее укладывают в 4 ряда по всей длине фундаментной конструкции. Соответственно, расчеты будут такие:

• Необходимое количество арматуры: 9 х 4 = 36 м.
• Сюда надо добавить хомуты (поперечные связи) с шагом 50 см: 9 ÷ 0,5 × 2 (прутка) = 36 м.

Поскольку наша статья посвящена расчёту пиломатериалов для строительства веранды, в этом разделе особенно важно обратить внимание на количество досок, используемых для опалубки, устанавливаемой с обеих сторон бетонной ленты. Мы уже рассказывали, сколько досок требуется для опалубки ленточного фундамента. Здесь же кратко напомним этот момент в контексте строительства веранды. Последовательность расчетов будет такая:

1. Определяем высоту опалубки. Предположим, что высота цоколя (части фундамента, выступающей над землёй) составляет 30 см. Для удобства работы можно взять доски шириной 100 мм. Тогда по высоте понадобится 3 ряда досок (100 × 3 = 300 мм = 30 см).
2. Рассчитываем количество досок на одну сторону фундамента. Каждая сторона веранды в нашем примере имеет длину 3 м, поэтому для её опалубки удобнее всего взять доски длиной тоже по 3 м. Как мы посчитали выше, на одной стороне фундамента потребуется 3 доски. Так как опалубка устанавливается с двух сторон бетонной ленты, то с противоположной стороны нужно столько же. Таким образом, в одном ряду с двух сторон понадобится 6 досок.
3. Считаем общее количество досок. На одну сторону фундамента потребуется 6 досок, а всего таких сторон три. Умножаем: 6 × 3 = 18 досок сечением 35×100 мм.

Если вы не хотите считать количество досок для опалубки ленточного фундамента вручную, воспользуйтесь нашим калькулятором.

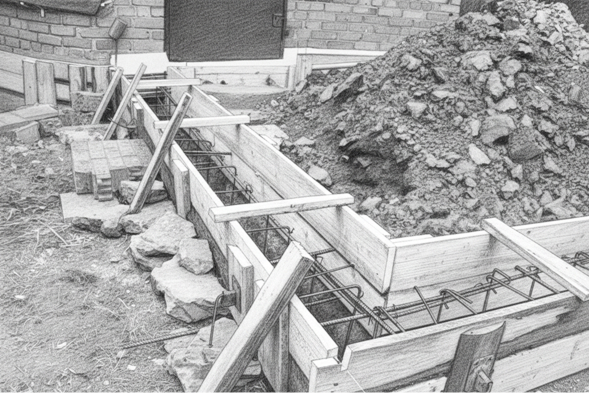

Опалубка для фундамента веранды из строганных досок

Расчет материалов для каркаса

Расчет каркаса включает нижнюю и верхнюю обвязки, лаги пола и вертикальные стойки. Для веранды 3х3 м обычно используется брус сечением 100×100 или 150×150 мм для несущих элементов и обрезные доски 50×200 мм для лаг.

Нижняя обвязка

Эта часть каркасной конструкции служит основой для всего каркаса и передает нагрузку на фундамент. Для ленточного фундамента брус обвязки должен быть хорошо гидроизолирован, чтобы влага от бетонного фундамента негативно не воздействовала на пиломатериал.

Выше мы посчитали, что длина фундамента под веранду равна 9 м. Но это не значит, что такой же длины должна быть нижняя обвязка. Во-первых, она должна быть замкнутой, чтобы стабилизировать подвижки и саму конструкцию каркаса. То есть это должен быть замкнутый контур в виде квадрата 3х3 м. Соответственно к длине добавляется участок у стены основного дома, который крепится к фундаменту или укладывается на дополнительно возведенные опоры.

Значит, для формирования нижней обвязки потребуются четыре бруса длиной по 3 м каждый. При соединении «вполдерева» или «в шип» необходимо заложить запас 10 см на стыковку (подробнее о том, как крепить брус). Для нижней обвязки лучше использовать брус 200х200 мм.

Лаги пола

Эти элементы необходимы для создания жесткой опоры для настила пола. Они укладываются на ребро, чтобы обеспечить максимальную прочность при минимальном прогибе. Для этого используются доски 50х200 мм, укладываемые с шагом 50 см. Требуемая длина должна соответствовать глубине веранды – 3 м.

Расчет необходимого количества лаг:

• 3 ÷ 0,5 = 6 – это количество промежутков между лагами;
• 6 + 1 = 7 – это количество лаг.

Если боковые брусы нижней обвязки будут использованы для укладки настила, то есть будут выполнять функции лаг, то количество требуемых досок надо уменьшить на два: 7 - 2 = 5 лаг.

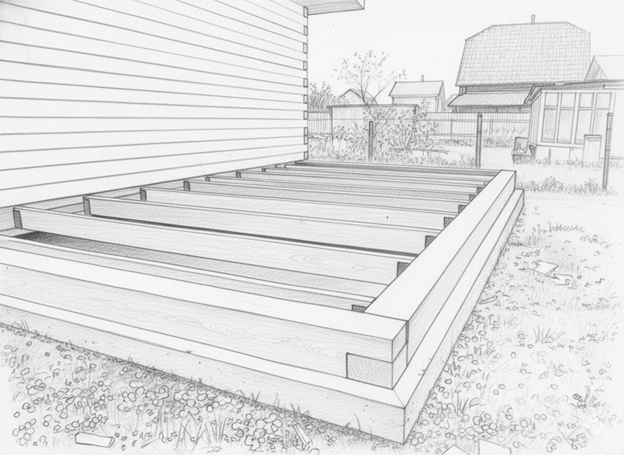

Нижняя обвязка с установленными лагами

Вертикальные стойки

Стойки формируют стены веранды и служат опорой для верхней обвязки и стропильной системы. Для их изготовления рекомендуется использовать брус сечением 100×100 мм. В конструкции веранды обязательны угловые стойки — всего 4. Кроме того, устанавливаются промежуточные стойки с шагом 1,5 м.

При этом необходимо учитывать входную дверь, проём которой формируют те же стойки. Независимо от того, где будет располагаться дверь, на этой стороне каркаса нужно смонтировать четыре опоры.

Итак, общее количество стоек составит:

• 4 угловые;
• 3 промежуточные (по две на боковых стенках и одна на задней);
• 2 стойки, формирующие дверной проём.

Итого — 9 стоек. При высоте каркаса 2,8 м рекомендуется использовать брусы длиной 3 м.

Верхняя обвязка

Эта часть строения связывает стойки в единый каркас и служит мауэрлатом для стропил крыши. Для её изготовления можно использовать брусы 100×100 мм или сдвоенные доски сечением 50×200 мм. Расчёт необходимого количества пиломатериала такой же, как для нижней обвязки: потребуется либо 4 бруса по 3 м, либо 8 досок по 3 м.

Расчет материалов для настила и крыши

Настил

Для пола веранды лучше использовать шпунтованные доски. Их количество зависит от ширины досок. Чтобы минимизировать отходы, ширину досок следует выбирать так, чтобы она делилась на ширину застилаемой площади. В нашем случае эта ширина составляет 3 м. Значит, подойдут доски шириной 100, 150 или 200 мм.

Для примера возьмём доски шириной 150 мм. Чтобы узнать их количество, разделим ширину застилаемой площади на ширину доски: 3 ÷ 0,15 = 20 досок. Длина каждой доски при этом равна глубине веранды — 3 м.

Если не хотите считать вручную, можете воспользоваться нашим калькулятором шпунтованной доски. Их на странице три. вам подойдет второй.

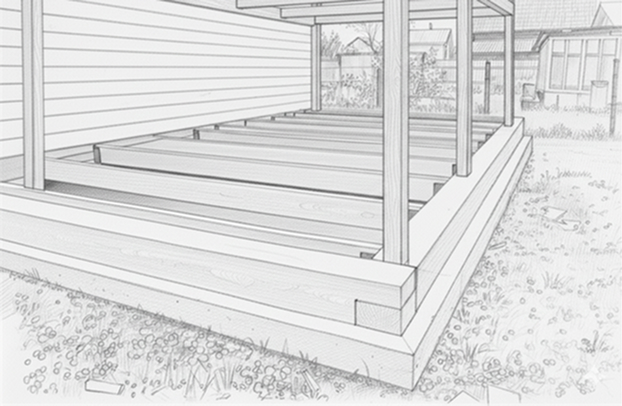

Каркас с нижней и верхней обвязкой, вертикальными стойками, лагами и стропилами

Крыша

Предположим, крыша односкатная со свесом 0,5 м по периметру.

Первое, что нужно рассчитать, – это количество необходимых стропил. Для них лучше использовать обрезные доски сечением 50×200 или 50×150 мм. Стропила укладывают с шагом 60 см. С учётом свеса длина каждой стропильной доски составляет 3,5 м.

• Количество стропил: 3 ÷ 0,6 + 1 = 6 штук;
• Общая длина: 6 × 3,5 = 21 м.

На этапе сооружения стропильной системы образуется значительное количество отходов. Причина — длина стропил, которая не всегда совпадает со стандартной длиной досок. В нашем случае потребуются доски длиной 4 м, и отход от каждой доски составит 50 см.

Второй элемент крыши – обрешетка. Ее собирают или из брусков сечением 50х50 мм, или из досок 25х100 мм. Для примера возьмем второй вариант – трехметровые доски. Их количество зависит от шага установки, который, в свою очередь, зависит от типа укладываемого кровельного материала. И чем прочее и жестче материал, тем больше шаг укладки. Примеры:

• Для стандартного профнастила (например, С-20 или С-21 с толщиной 0,5-0,7 мм шаг обычно составляет от 300 до 650 мм.
• Для профнастила повышенной жесткости (например, НС-35, Н-60) шаг может быть увеличен до 1000 мм и более.

Обшивка

Веранду, сооружённую по каркасной технологии, можно обшить вагонкой, имитацией бруса или блок-хаусом. Количество необходимого отделочного материала зависит от его ширины.

Для примера возьмём для фасадной отделки блок-хаус самой широкой модели — 200 мм, и длиной 3 м. Чтобы покрыть высоту веранды, равную 2,8 м, панели нужно уложить в 2,8 ÷ 0,2 = 14 рядов. Так как внешних стен у веранды три, общее количество блок-хауса составит 3 × 14 = 42 панели длиной 3 м каждая.

Можете рассчитать количество блок-хауса для обшивки веранды с помощью нашего калькулятора блок-хауса. Их на странице три, вам подойдет второй.

Также можете прочитать о том, как выбрать блок-хаус.

Такой же расчет можно провести и для внутренней облицовки стен, где можно использовать вагонку шириной 96 мм (округляем до 100 мм), длиной 3 м. Внутренняя отделка – это 4 стены. Значит, для покрытия одной стены потребуется: 2,8 ÷ 0,1 = 28 панелей. Полученное значением увеличиваем в четыре раза: 28 х 4= 112 штук.

Можете рассчитать количество вагонки для обшивки веранды с помощью нашего калькулятора вагонки. Их на странице три, вам подойдет второй.

Также можете прочитать о том, как выбрать вагонку.

Это приблизительный расчет, потому что в нем не учитываются оконные и дверные проемы, которые облицовкой не закрываются. Тому есть причины:

• Материал, который сэкономился бы на площади проемов (окна и двери), на самом деле используется для их отделки – обшивки откосов и обрамления. Если вычесть проемы, материала может не хватить на эти элементы.
• Не вычитать проемы – это самый простой способ расчета, который снижает риск нехватки материала. Строительные нормативы или рекомендации часто советуют добавлять 5-10% запаса на подрезку. Не вычитание проемов часто заменяет или дополняет этот запас.

Но здесь многое зависит от количества проемов, потому что есть проекты, где окна формируют во всю стену, как показано на картинке ниже. В этом случае при расчете требуемого отделочного материала учитывать площадь проемов надо обязательно.

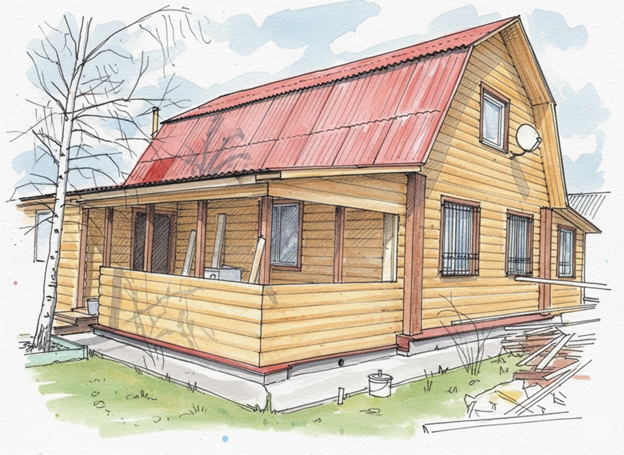

Пример дизайна деревянной веранды с окнами во всю стену

Сводная таблица пиломатериалов для сооружения каркасной веранды 3х3 м

Заключение

Точный и систематизированный расчет материалов, представленный в данной статье для деревянной веранды размером 3х3 м, является важным этапом, предшествующим строительству. Переход от предварительных и приблизительных оценок к детализированному плану дает возможность оптимизировать финансовые затраты за счет исключения перерасхода стройматериалов и уменьшить строительные отходы, а также гарантировать надежность всей конструкции. Необходимо помнить, что к полученным расчетным объемам всегда следует добавлять запас в размере 5-10 % на технологические отходы, подрезку и возможный брак.
