Расчет пиломатериалов для постройки каркасного деревянного гаража (4х6 м)

Мурат Баймирзаев

Работал начальником производственно-технического отдела в строительной компании (реконструкция промышленных объектов), позже — основатель фирмы по строительству каркасных домов и возведением крыш

Строительство каркасного гаража размером 4х6 м должно начинаться с расчета необходимого количества пиломатериалов, потому что неправильно проведенный расчет может привести к:

• Перерасходу средств – если материала будет закуплено слишком много, остатки станут ненужными затратами.
• Простою в работе – нехватка элементов каркаса или обшивки остановит строительство до дополнительной закупки.
• Снижению прочности – использование материала меньшего сечения или длины из-за экономии может сказаться на несущей способности конструкции.

В статье приведём ориентировочный расчёт основных объёмов пиломатериалов для строительства гаража размером 4×6 м. Последовательно разберём все элементы конструкции: от фундамента до кровли и ворот. Если у вас гараж другого размера, можете подставить свои значения в наши формулы и получить расчёт для своего проекта. А о том, какие материалы нужны для гаража из дерева, вы можете узнать в отдельной статье.

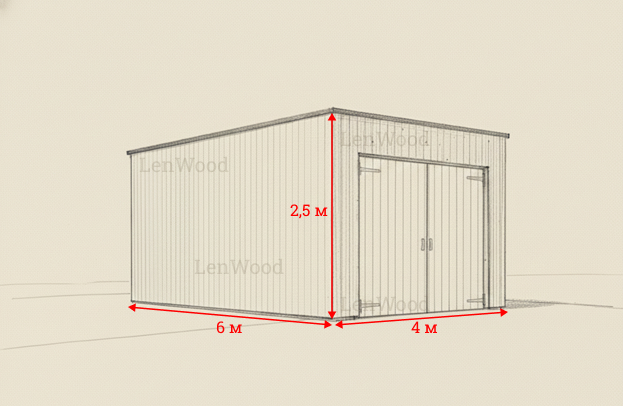

Пример деревянного гаража 4х6 м, о котором будет идти речь в статье

Содержание

1. Фундамент
2. Каркас и облицовка
1. Нижняя и верхняя обвязки
2. Стойки
3. Перемычки
4. Обшивка каркаса
3. Лаги и настил пола
4. Плоская крыша
5. Распашные ворота
6. Заключение

Расчет материалов для фундамента

Под каркасный гараж из пиломатериалов чаще заливают малозаглубленный ленточный фундамент с приблизительными размерами:

• Ширина – 30 см (0,3 м).
• Высота заглубленной части – 30 см (0,3 м).
• Высота цокольной части – 20 см (0,2 м).

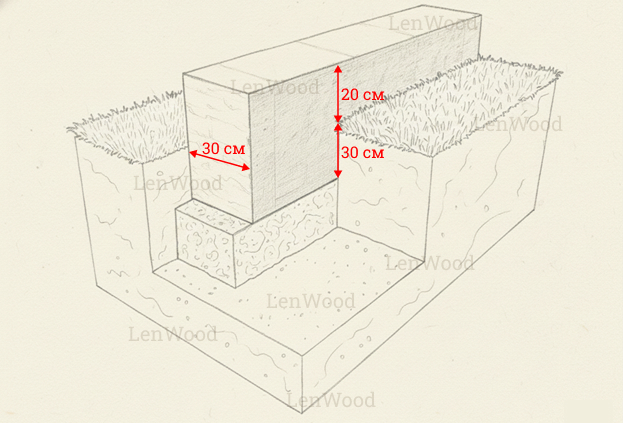

Пример малозаглубленного ленточного фундамента с вышеуказанными параметрами

Для определения необходимого количество бетона нужно рассчитать общий объем фундамента. Для этого используется формула:

Объем = (высота ленты) х (ширина ленты) х (длина ленты), где:

• Ширина – 0,3 м.
• Высота = 0,3 + 0,2 = 0,5 м.
• Длина – это периметр, то есть 2 х (6 + 4) = 20 м.

Объем = 0,3 х 0,5 х 20 = 3 м³.

Если планируется усилить фундаментную конструкцию, тогда в нее закладывается армирующий каркас из арматуры диаметром 10-12 мм. Количество арматуры определяется количеством уложенных рядов, обычно это четыре ряда. То есть необходимо: 20 (периметр) х 4 = 80 м.

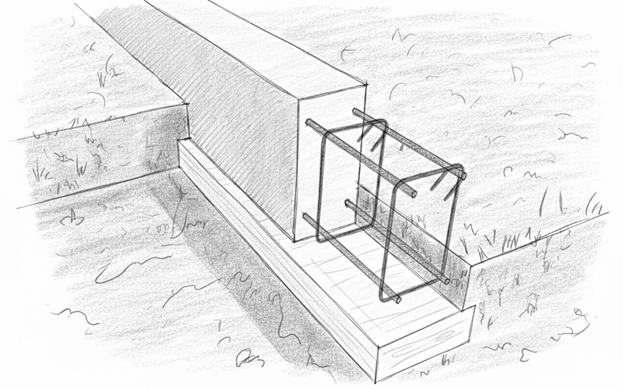

Пример армирующего каркаса из арматуры

Сюда надо добавить арматуру или катанку диаметром 6 мм, используемую для перемычек, которые устанавливаются через 1 м.

• Количество перемычек должно быть 20 : 1 = 20 штук.
• Приблизительная длина материала, используемого на одну перемычку, равно периметру сечения фундаментной ленты: 2 х (0,3 + 0,5) = 1,6 м.
• Общая длина материала на перемычки: 1,6 х 20 = 32 м.

Расчет материалов для каркаса и облицовки

Каркас – это скелет гаража, который формирует его геометрию, несет нагрузку от крыши и обшивки. Состоит он из нижней и верхней обвязок, стоек и перемычек.

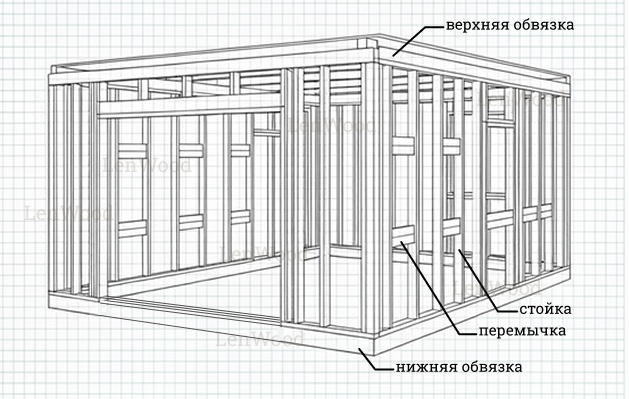

Каркас гаража со всеми его элементами

Нижняя и верхняя обвязки

Длина материалов для каждой обвязки равно периметру гаража.

• Для нижней лучше использовать брус сечением 150х150 мм, и потребуется: 2 бруса по 6 м, 2 по 4 м. Подробнее про брус и его характеристики.
• Верхнюю обвязку можно сформировать обрезной доской сечением 50х150 мм, и потребуется также: 2 доски по 6 м, две по 4 м. Подробнее про характеристики обрезной доски.

Стойки

В каркасной конструкции гаража нужно учитывать ворота, которые будут навешиваться на передние стойки. На эти элементы приходится повышенная нагрузка, поэтому по углам строения устанавливают стойки из бруса сечением 150×150 мм.

Длина стоек равна высоте гаража — обычно около 2,5 м. Для этого можно использовать строганый брус длиной 6 м: из одного бруса получаются два элемента по 2,5 м, при этом остаётся запас около 1 м. Таким образом, для угловых стоек потребуется два бруса длиной 6 м.

В качестве промежуточных стоек можно использовать строганные доски сечением 50х150 мм. Расстояние между ними зависит от того, планируется ли утепление гаража.

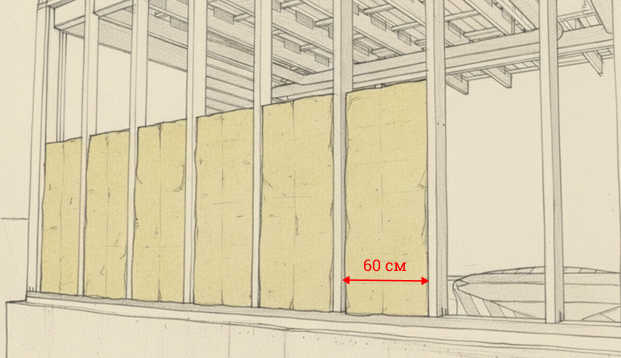

• Если теплоизоляция проводится, то расстояние между стойками должно быть равно ширине теплоизоляционного материала – обычно это 60 см (0,6 м).

• Если не проводится, тогда этот размер можно увеличить, например, до 1 м или больше.

Для расчета количества промежуточных стоек с учетом уже установленных угловых потребуется формула:

Количество стоек = (длина стороны гаража) : (межстоечное расстояние) - 1

• 6 : 0,6 - 1 = 9 штук – для длинной стороны.
• 4 : 0,6 - 1 = 5,66 (округляется до 6) – для короткой стороны.

Важно! Надо учитывать, что со стороны ворот промежуточные стойки не устанавливаются. Поэтому общее количество стоек: 9 + 9 + 6 = 24 штуки длиной по 3 м, которые подрезаются под 2,5 м.

Аналогичный расчёт можно провести и для межстоечного расстояния в 1 м:

• 6 : 1 - 1 = 5
• 4 : 1 - 1 = 3
• 5 + 5 + 3 = 13

Перемычки

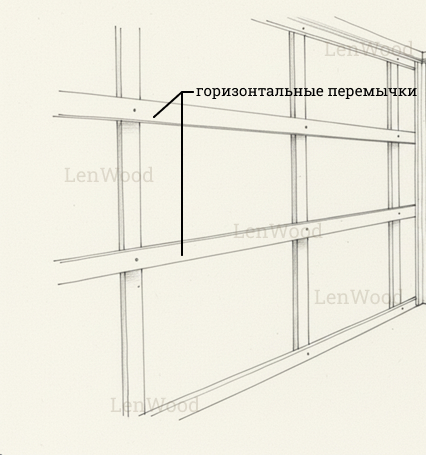

В каркас обязательно устанавливают горизонтальные перемычки, которые делают конструкцию более жесткой.

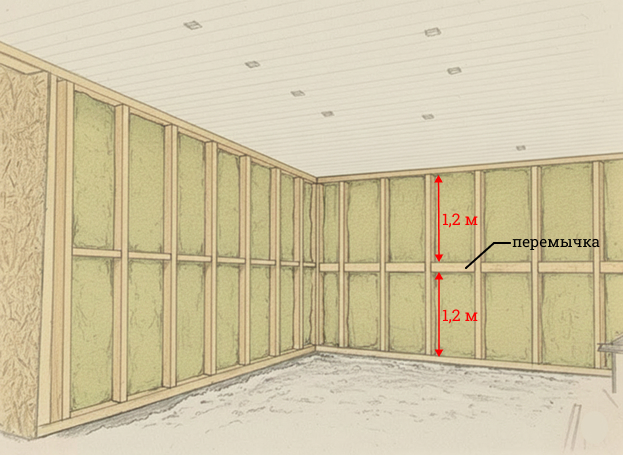

• Если используется утеплитель, то перемычки располагают так, чтобы теплоизоляционный материал точно вошел между ними по длине – обычно 1,2-1,22 м.

• Если утепление не проводится, то на высоту 2,5 м достаточно двух рядов горизонтальных перемычек.

Сколько материала нужно для обшивки каркаса

Здесь необходимо в первую очередь подобрать облицовочный материал по ширине, чтобы уменьшить отходы. К примеру, если для облицовки брать имитацию бруса, то чтобы покрыть ею высоту гаража 2,5 м без подрезки или с минимальными отходами, необходим материал размерами для длиной стороны – 21х195х6000 мм, для короткой 21х195х4000 мм. Ширина 195 мм является общей с шипом. Без этого элемента ширина равна 185 мм, которая и нужна для расчета.

Поэтому количество облицовочных досок равно: 2,5 : 0,185 = 11,89 или 12 штук.

• Количество для двух длинных стен (6 м): 12 х 2 = 24.
• Количество для короткой стены (4 м): 12.
• Общее количество – 36.

Эти же цифры можно использовать и для внутренней облицовки.

Подробнее про отделку имитацией бруса.

Внешняя обшивка гаража имитацией бруса

Внутренняя обшивка гаража имитацией бруса

Если у вас гараж других размеров, рассчитать количество материала для облицовки можно в нашем калькуляторе расчета имитации бруса. Вам подойдет второй калькулятор — он предназначен для расчета поверхности.

Лаги и деревянный настил пола

Лаги можно устанавливать вдоль и поперек строения, но в случае с гаражом последний вариант предпочтительнее. Чем меньше пролет, тем выше несущая способность и жесткость балки. Лаги, установленные на 4-метровом пролете, будут меньше прогибаться под весом автомобиля, чем те, что установлены на 6-метровом пролете, даже при одинаковом сечении.

• Расстояние между лагами: 40 см (0,4 м).
• Материал для лаг: лучше использовать брус 150х150 мм.
• Количество требуемого материала: 6 : 0,4 – 1 = 14 штук по 4 м. «Минус 1» берём потому, что элементы нижней обвязки уже учтены в конструкции пола.

Настил пола выполняется из обрезной доски толщиной 50 мм. Доски укладываются вдоль гаража, поэтому их длина составляет 6 м. Количество материала зависит от ширины доски, и здесь важно правильно её подобрать, чтобы минимизировать отходы при подгонке. Например, при ширине доски 200 мм для покрытия пола в гараже размером 4×6 м потребуется: 4 : 0,2 = 20 досок.

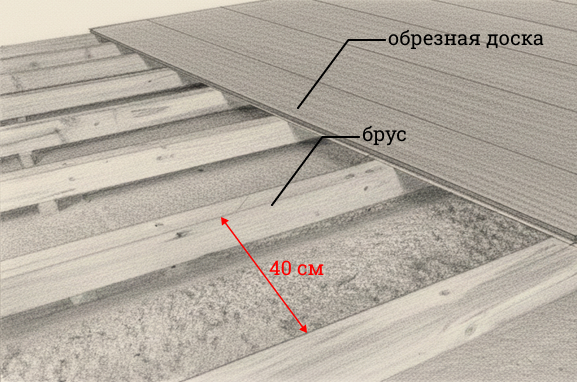

Лаги из бруса и настил пола из обрезной доски

Расчет материалов для плоской крыши

Во-первых, нужно отметить, что плоская крыша имеет уклон. Он небольшой, но присутствует. Для длины гаража 6 м уклон может быть 1-2%. Для этого нужно, чтобы края стропил со стороны фасада были приподняты на высоту 10-12 см. Есть несколько вариантов, как это сделать.

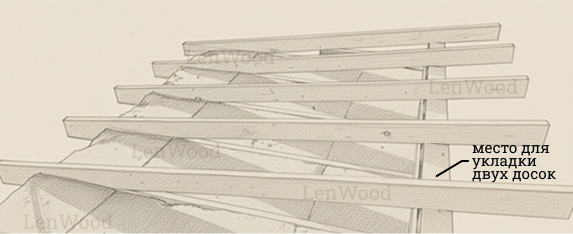

• Один из них – уложить поверх верхней обвязки со стороны ворот две доски толщиной по 50 мм.

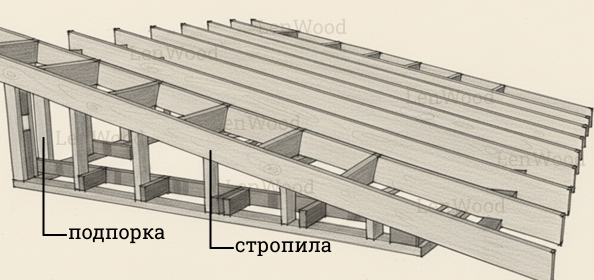

• Второй вариант – под каждым стропилом со стороны ворот установить подпорку высотой 10-12 см.

Что касается количества стропил, то их укладывают через каждый метр. То есть потребуются доски длиной по 6 м и сечением 40х150 мм количеством: 4 : 1 + 1 = 5 штук.

Укладка стропил через каждый метр

Плоскую крышу можно покрыть профнастилом, для чего потребуется дополнительно уложить обрешетку из реек сечением 40х40 мм или досок 25х100 мм количеством: 6 : 1 +1 = 6 и длиной каждая по 4 м.

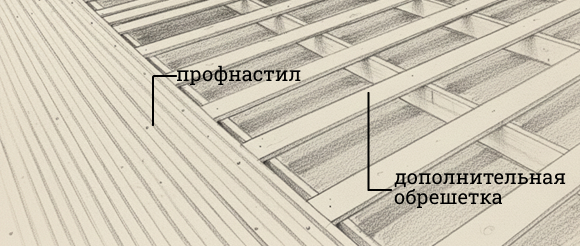

Крыша с дополнительной обрешеткой, покрытая профнастилом

Можно плоскую крышу гаража покрыть битумным рулонным материалом, для чего на стропильную систему укладывается плита ОСП-3 толщиной 15-18 мм.

• Количество плит определяется площадью покрытия: 4 х 6 = 24 м².
• Площадь одной плиты: 1,25 х 2,5 = 3,125 м².
• Соответственно количество требуемого материала: 24 : 3,125 = 7,68 или 8 плит.

Подробнее про тонкости выбора ОСП.

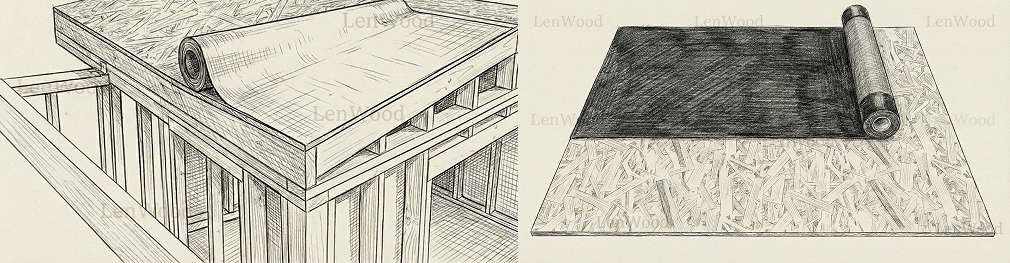

Крыша, покрытая битумным рулонным материалом

Для быстрого подсчета количества плит ОСП-3 можете воспользоваться нашим калькулятором расчета ОСП. На странице их три, вам подойдет второй.

Расчет материалов для деревянных распашных ворот

В нашем случае ширина воротного проёма составляет 4 м. Для него подойдут распашные ворота, где каждая створка имеет размер 2×2,5 м. Каркас ворот должен быть максимально жёстким, чтобы створки не провисали, поэтому для его изготовления лучше выбрать брус сечением 100×100 мм. Использование квадратного бруса упрощает сборку каркаса и обеспечивает высокую жёсткость на скручивание и изгиб.

• Для створки 2х2,5 м требуется: (2 + 2,5) х 2 = 9 м.
• В конструкцию также нужно внести диагональное соединение (укосину), которая повысит жесткость конструкции рамы. Ее длина – 3 м.
• Соответственно общая длина бруса на одну створку – 9 + 3 = 11 м. На две створки уйдет: 11 х 2 = 22 м.
• С учетом того, что нет стандартной длины бруса 2,5 м, то придется брать 3-метровый материал. Соответственно общая длина увеличится до 24 м.

Что касается облицовки, то она должна совпадать с обшивкой самого гаража – это имитация бруса. Для строения была выбрана доска с рабочей шириной 185 мм. И количество требуемого материала будет таким же, как для облицовки задней короткой стены гаража. Выше при расчете было определено, что для этого потребуется 12 досок. Их и берем для обшивки ворот.

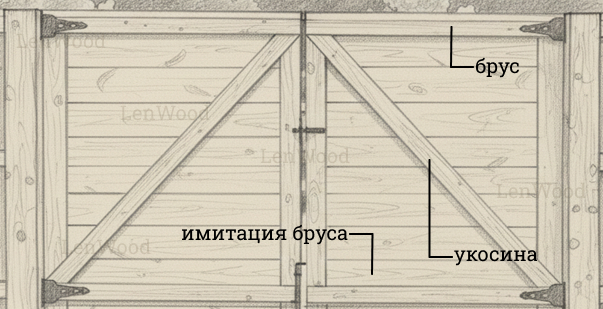

Ворота, изготовленные из бруса и имитации бруса, с укосиной

Для подсчета количества бруса можете воспользоваться нашим калькулятором расчета бруса. На странице их три, вам подойдет второй – для поверхности.

Заключение

Точный и последовательный расчет пиломатериалов, выполненный на этапе проектирования, является основой экономически выгодного строительства каркасного гаража размером 4х6м. Данный расчет является базой для составления сметы и заказа материалов. Его можно использовать для строений разных размеров. Но перед фиксацией объема рекомендуется составить детализированную спецификацию с учетом точных размеров строительных элементов и конкретных длин закупаемого пиломатериала (например, 6-метровых досок), чтобы уменьшить отходы.
