Из чего сделать каркасную пристройку к дому
В частном домостроении, когда возникает потребность увеличить жилые квадратные метры, владелец дома сталкивается с выбором оптимальной технологии строительства. Среди всех доступных методов, возведение каркасной пристройки является наиболее быстрым, экономичным и технологически оправданным решением.
Каркасная технология позволяет сократить общие сроки строительства пристройки до 2–3 месяцев (включая возведение и чистовую отделку), в то время как капитальные технологии (кирпич, блоки) требуют длительных и затратных мокрых процессов, растягивая строительство до полугода и более.
Главным фактором, обеспечивающим высокую скорость и низкую стоимость, является малый вес каркасной конструкции. 1 м² готовой каркасной стены весит всего 30–50 кг, и это несоизмеримо меньше веса капитальных стен. Снижается нагрузка на грунт, поэтому при строительстве каркасной пристройки к дому используют облегченные типы фундаментов, а это экономия в 30–50% на земляных и бетонных работах и высокая скорость их выполнения.

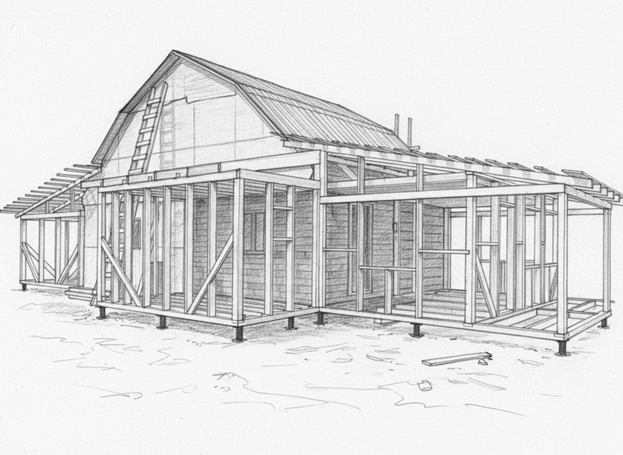

Примерно такую каркасную пристройку к дому мы рассмотрим в этой статье
Содержание
- Основные требования к пиломатериалам
- Контроль влажности
- Сортность, геометрия и дефекты
- Биозащита и огнезащита
- Геометрическая точность и калибровка
- Виды пиломатериалов, используемых в каркасе
- Выбор размеров и сечений для разных элементов пристройки
- Материалы для обшивки
- Заключение
Основные требования к пиломатериалам для несущего каркаса
Качество пиломатериалов, используемых для создания несущего каркаса пристройки, является фактором, который определяет конструктивную надежность, геометрическую стабильность и долговечность всего сооружения. Для каркасного строительства в России преимущественно используют пиломатериалы из хвойных пород (сосна, ель).
Контроль влажности
Пиломатериалы с высокой влажностью (естественной сушки) неизбежно усыхают и деформируются после монтажа, что приводит к появлению зазоров, трещин и ослаблению узлов. Например, если пиломатериал высыхает с 30% до 15% влажности, он может потерять до 10% своей ширины и толщины. Так, доска 150×50 мм может стать 145×48 мм, что влияет на плотность прилегания обшивки и утеплителя. Поэтому рекомендуется использовать пиломатериал с влажностью 12–15%.
Можно сразу приобрести сухие пиломатериалы. Их сушат в специальных камерах по контролируемому режиму, что делает материал максимально стабильным и минимизирует риск усадки и деформаций после монтажа.
Допускается использовать материал влажностью не выше 18-20%, достигаемой при самостоятельной длительной выдержке под навесом. Но она менее стабильна, чем камерная сушка. Подробнее о том, как сушить древесину.
Сортность, геометрия и дефекты
Пиломатериалы для каркасной пристройки должны соответствовать требованиям 1-го или 2-го сорта согласно ГОСТ 8486-86 (или актуальным техническим условиям, то есть ТУ) для несущих элементов.
| Дефект | Максимально допустимые ограничения | Следствие использования дефектного материала |
|---|---|---|
| Сучки | Здоровые (сросшиеся) сучки допускаются, если их диаметр не превышает 1/3 ширины грани. Выпадающие или гнилые сучки не допускаются. | Снижение прочности и образование щелей при высыхании. |
| Трещины | Допускаются несквозные трещины усушки, если их глубина не превышает 1/4 толщины элемента и длина не превышает 1/3 длины элемента. | Ослабление несущей способности элемента. |
| Коробление (кручение) | Отклонение по плоскости (например, изгиб или «пропеллер») не должно превышать 2 мм на погонный метр длины. | Усложнение сборки каркаса, невозможность добиться ровных стен. |
| Обзол | Наличие коры или необработанного края (обзола) на рабочих гранях не допускается для строганного материала. | Снижение площади опирания, помехи при обшивке. |
Биозащита и огнезащита
Обработка специальными составами – обязательный этап при использовании пиломатериалов. Это повышает срок службы строения и ее пожарную безопасность.
Антисептирование защищает древесину от плесени, синевы, грибка и насекомых-древоточцев. И здесь рекомендации такие:
- Элементы, контактирующие с фундаментом (нижняя обвязка), должны иметь максимальную защиту, желательно автоклавную пропитку (класс защиты 4) составами на основе меди (CCA/ACQ).
- Остальной каркас обрабатывают обмазочными или окунающими антисептиками на водной основе для профилактики. Обработку рекомендуется проводить в сухую погоду перед монтажом.
Подробнее о способах и нюансах обработки древесины антисептиком.
Огнезащита (антипирены) снижает горючесть древесины, предотвращая быстрое распространение огня.
- Обработка должна обеспечивать II (вторую) или хотя бы III (третью) группу огнезащитной эффективности согласно ГОСТ Р 53292-2009. II группа означает, что материал является трудносгораемым (потеря массы при испытании 9-20%).
- Используются биопирены (они сочетают антисептик и антипирен) или специальные соли, которые при нагреве образуют на поверхности материала негорючую пену (кокс), преграждающую доступ кислорода.
Как горит пиломатериал без обработки и с огнебиозащитной обработкой
Подробнее о том, как защитить древесину от возгорания.
Геометрическая точность и калибровка
Для современного каркасного строительства рекомендуется использовать сухой строганный пиломатериал. Это когда проводится обработка всех четырех сторон на станке. Этот процесс улучшает внешний вид материала и обеспечивает калибровку — точное соответствие заявленным размерам с минимальным допуском 1 мм.
Калибровка важна для установки изоляционных материалов. Например, если доска имеет толщину 48 мм вместо 50 мм, то при использовании утеплителя толщиной 50 мм появляются щели, которые становятся мостиками холода. Или наоборот, возникает напряжение, которое может привести к выгибанию стоек или выпячиванию теплоизоляции.
Виды пиломатериалов, используемых в каркасе: преимущества и недостатки
При строительстве каркасной пристройки используются разные типы пиломатериалов. Выбор зависит от бюджета, требований к жесткости и стабильности конструкции, а также от доступности материала.
Строганная доска
Строганная доска камерной сушки – самый рекомендуемый материал для строительства каркаса. Идеально подходит для всех элементов строения, особенно для стоек, балок перекрытия и стропил, где важна точность.
Характеристики и технические данные:
- Влажность: 12-15%.
- Все 4 стороны обработаны строганием. Допуск по размерам обычно 1 мм.
- Сорт: 1 или 2.
Преимущества:
- Высокая геометрическая стабильность: минимальный риск усадки, кручения и коробления после монтажа.
- Обеспечивает идеальное прилегание утеплителя и обшивки, исключая мостики холода.
- Минимальное количество изъянов, простота разметки и сборки.
Недостатки:
- Стоит на 20-40% дороже, чем обрезная доска естественной влажности.
- В некоторых отдаленных регионах может быть сложнее найти, чем обычный брус.
Обрезная доска
Обрезная доска камерной сушки – компромиссный вариант между качеством и ценой. Может использоваться для элементов, не требующих идеальной плоскости, например, для чернового пола или обрешетки, но для стоек лучше выбирать строганный вариант. Подробнее про обрезную доску.
Характеристики и технические данные:
- Влажность: 15-20%.
- Не калибрована, не строгана. Допуск по размерам может быть 3 мм.
- Сорт: 2.
Преимущества:
- Значительно лучше, чем у материала естественной влажности.
- Цена ниже, чем у строганной доски.
- Удельный вес ниже, чем у сырой древесины, что облегчает работу.
Недостатки:
- Нестроганая поверхность, шероховатость.
- Требует тщательной подгонки при сборке. Необходимо дополнительно обрабатывать или проверять размеры перед обшивкой.
Брус
Брус используется там, где требуется большая толщина или высокая опорная площадь. Рекомендован для нижней обвязки (лежней), опорных столбов (например, по углам или под длинными балками) и мощных, но коротких перемычек. Подробнее про характеристики, виды и применение бруса.
Характеристики и технические данные:
- Влажность: 15-20%.
- Сорт: 1 или 2.
Преимущества:
- Идеально для массивной нижней обвязки, которая несет нагрузку всей стены и передает ее на фундамент.
- Усадка минимальна, что критично для контакта с фундаментом и несущими столбами.
- Крупное сечение позволяет лучше удерживать антисептические пропитки.
Недостатки:
- При сушке больших сечений возникает внутреннее напряжение, что часто приводит к образованию глубоких, но не всегда критичных, трещин.
- Может требовать дополнительного выравнивания перед установкой.
- Тяжелее доски, требует усилий при монтаже.
Выбор размеров и сечений для разных элементов пристройки
Выбор сечения пиломатериалов начинается еще на этапе проектирования каркасной пристройки, так как это влияет на несущую способность конструкции, ее жесткость и на теплоизоляционные характеристики будущего строения.
Сечение подбирается исходя из двух факторов:
- Величина предполагаемых нагрузок;
- Толщина утеплителя в соответствии с нормами региона.
Стойки каркаса
Эти элементы несут вертикальную нагрузку от крыши и перекрытий. Их толщина определяет толщину основного слоя утеплителя.

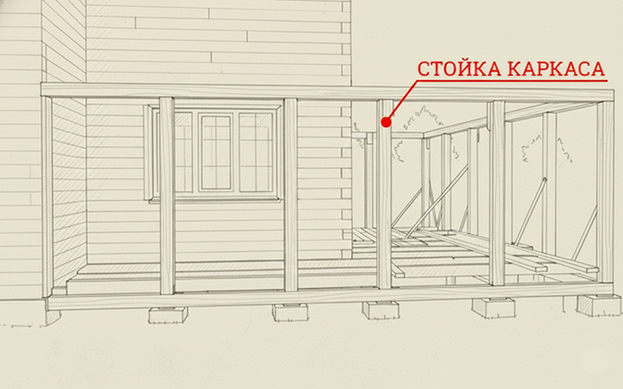

Как выглядит стойка каркаса в каркасной пристройке
| Элемент | Рекомендуемое сечение, мм | Функциональное назначение | Шаг установки, мм |
|---|---|---|---|
| Стандартная стойка | 150х50 | Обеспечивает 150 мм утеплителя (достаточно для большинства регионов РФ). | 400-600 |
| Усиленная стойка | 200х50 | Для северных регионов или пассивных домов. Обеспечивает 200 мм утеплителя. | 400-200 |
| Усиленная стойка | 100х100 или 150х150 | Используется в углах и под местами сосредоточенной нагрузки (например, под длинной балкой). | Углы, стыки стен |
Горизонтальные обвязки
Служат для соединения стоек в единую раму и равномерного распределения нагрузок.

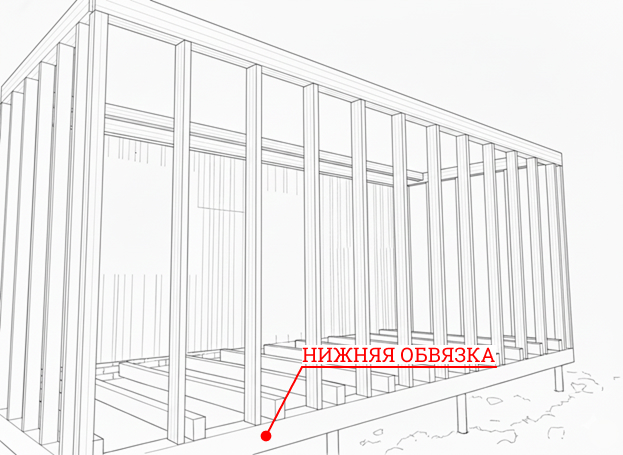

Пример нижней обвязки
| Элемент | Рекомендуемое сечение, мм | Функциональное назначение | Примечание |
|---|---|---|---|
| Нижняя обвязка (лежень) | от 100х100 до 200х200 | Обеспечивает контакт каркаса с фундаментом, распределяет нагрузку. | - |
| Верхняя обвязка | Сдвоенная 150х50 или одинарная 100х100 | Скрепляет верх стоек и равномерно распределяет нагрузку от балок перекрытия. | Двойной слой, скрепленный в разбежку, обеспечивает дополнительную жесткость. |
| Ригели и хедеры | 150х100 или 200х100 | Перемычки над оконными и дверными проемами. | Сечение увеличивается пропорционально ширине проема. |
Балки перекрытия
Размеры балок зависят от длины пролета и нагрузки. Всегда устанавливаются на ребро, что обеспечивает максимальное сопротивление изгибу.
- Шаг балок: 300, 400 или 600 мм. Чем меньше шаг, тем меньшее сечение балки можно использовать и тем жестче будет пол или перекрытие.
- Допустимый прогиб составляет 1/300 от длины пролета. Например, для пролета 4 м прогиб не должен превышать 13 мм.
Для балок перекрытия можно использовать брус любого сечения или сдвоенные доски 150х50 мм.

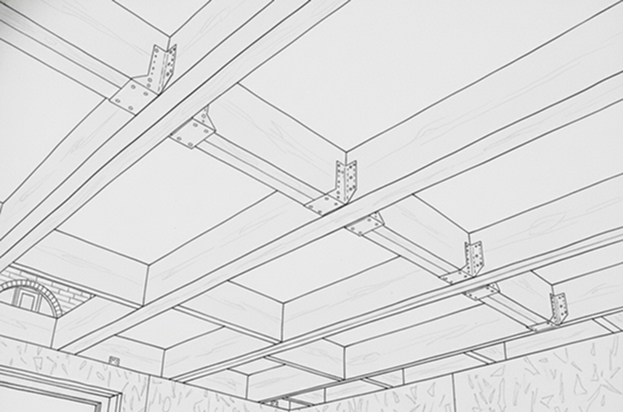

Балки перекрытия в каркасной пристройке
Стропильная система
Сечение стропил выбирается с учетом угла наклона крыши и действующих на нее нагрузок (в основном снеговых). В большинстве регионов России общая расчетная нагрузка на кровлю составляет 250-350 кг/м². Сечение 200х50 мм при шаге 600 мм обычно достаточно для работы с такой нагрузкой на пролетах до 4 м.
Подробнее про материалы для деревянного каркаса крыши.

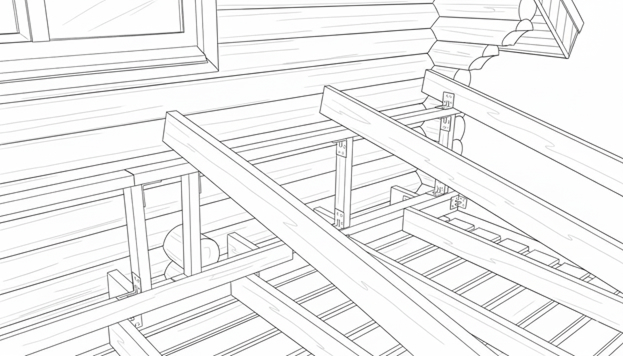

Стропильная система в каркасной пристройке
Материалы для обшивки
Обшивка выполняет не только функцию внешнего оформления каркасной конструкции, но и придает ей пространственную жесткость. Раньше для этого использовали фанеру толщиной 9-12 мм. Сегодня предпочтение отдается более дешевому материалу – ОСП-3 той же толщины. Его можно использовать и для наружной обшивки, и для внутренней. Подробнее про тонкости выбора ОСП.
Эти два материала не являются единственными в плане обшивки каркаса. Здесь можно использовать разные виды отделочных пиломатериалов: вагонка, имитация бруса, блок-хаус. Подробнее про обшивку дома имитацией бруса, вагонкой и блок-хаусом.
Заключение
Каркасная пристройка – это инженерное решение для быстрого и относительно недорогого увеличения жилой площади. Успех и срок службы этого проекта зависят не столько от сложности технологии, сколько от строгого соблюдения требований к материалам. А это влажность 12-20%, сортность, точное определение сечения каждого пиломатериала в зависимости от назначения и защита.
